Visão geral

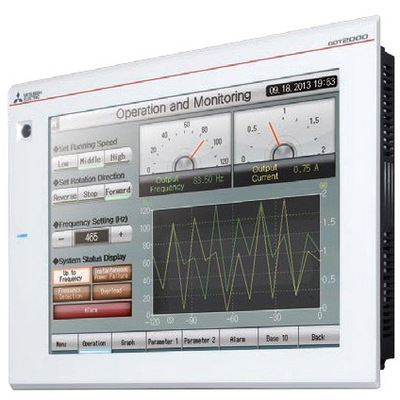

O Terminal Programável de Operação Gráfica (GOT/PT) avançado, modelo GT2712-STWA-K, é um terminal HMI touchscreen com certificação ATEX, oferecendo uma solução completa de kit inicial. Ele compreende uma unidade HMI (GT2712-STWA), um cabo USB e o software GTW3, configurando-se como um pacote robusto para aplicações em automação industrial.
Este terminal se destaca pela sua tela TFT de 12.1 polegadas com resolução SVGA (800×600 pixels) e capacidade de exibir 65.536 cores, complementada por uma retroiluminação LED e um digitalizador de película resistiva analógica. A estrutura na cor branca e sua capacidade de memória interna de 57 MB de ROM e 128 MB de RAM o tornam ideal para projetos que demandam visualização detalhada e desempenho confiável.
A conectividade é um ponto forte deste modelo, com interfaces que incluem USB Tipo A (host), USB Mini-B (dispositivo), conector D-Sub de 9 pinos (RS-232), conector D-Sub fêmea (RS-422/RS-485) e porta RJ45 para comunicação via Ethernet. Suporta ainda o protocolo CC-Link, garantindo ampla compatibilidade e flexibilidade na integração com sistemas de controle.
Principais recursos
- Tela touchscreen de 12.1″ SVGA (800×600 pixels) com 65.536 cores
- Certificação ATEX para uso em ambientes classificados
- Capacidade de memória de 57 MB (ROM) e 128 MB (RAM)
- Múltiplas interfaces de comunicação: Ethernet, RS-232, RS-422, RS-485, CC-Link e USB
- Slot para cartão SD para expansão de armazenamento
- Grau de proteção IP67 e conformidade com normas relevantes
- Inclui HMI, cabo USB e software GTW3
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de display |
| Série de produtos / nome da família | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | GOT2000 – Série GT27 |
| Funções | Terminal HMI touchscreen de Operação Gráfica Programável (GOT / PT) |
| Design | Kit inicial / Pacote |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | Tela TFT colorida de 12.1″ 800×600 pixels (SVGA) com retroiluminação LED / Digitalizador de película resistiva analógica |
| Cor | Moldura branca |
| Capacidade de memória | 57 MBytes (ROM) 128 MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) Conector USB Mini-B (dispositivo) Conector D-Sub macho de 9 pinos (RS-232) Conector D-Sub fêmea (RS-422/RS-485) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido |
| Grau de proteção | IP67 |
| Dimensões | L316mm x A246mm x P52mm 12.44″ x 9.69″ x 2.05″ |
| Altura do rebaixo da porta | 8.98″ / 228 mm |
| Largura do rebaixo da porta | 11.89″ / 302 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 19 W |
| Conteúdo | 1 x HMI (GT2712-STWA) 1 x Cabo USB Software GTW3 Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2712-STWA-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2712STWAK |
| Em conformidade com a(s) norma(s) | CE ATEX EAC cUL UL KC KCs Classe I Divisão 2 IEC 61131-2 JIS B 3502 |
| Classe | ATEX |
| Durabilidade elétrica | 60 000 horas |
| Benefícios | Funções multitoque, gestos e multimídia de vídeo / RGB |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
Este produto é equivalente ao SKU GT2712STWAK.
Para mais informações e detalhes técnicos, entre em contato conosco.
