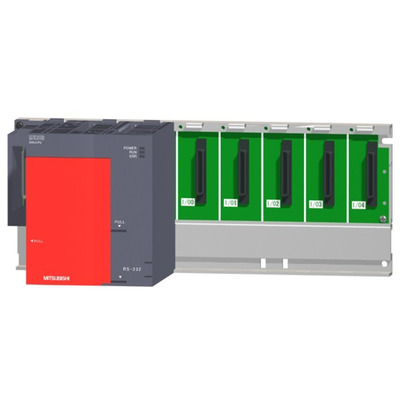

Kit CPU PLC MELSEC-Q Q00JCPU Mitsubishi Electric
Visão geral
Unidade de CPU Controladora Lógica Programável (CLP) básica – kit/pacote – Contendo 1 x CPU (Q00JCPU), 1 x fonte de alimentação e 1 x rack de interconexão. Este produto da Mitsubishi Electric pertence à série MELSEC-Q QnU e oferece capacidade de memória de 8Ksteps / 58KBytes para programas.
A unidade possui capacidade de conexão para 256 pontos de entrada/saída (I/O) e um conector fêmea D-Sub de 9 pinos (RS-232), possibilitando a comunicação via protocolo RS-232. A tensão de alimentação é de 5Vcc, fornecida por uma fonte de alimentação dedicada da série Q.
Principais recursos
- Kit completo com CPU, fonte de alimentação e rack
- Capacidade de memória de 8Ksteps / 58KBytes
- Conexão para até 256 pontos de I/O
- Comunicação serial RS-232 via conector D-Sub de 9 pinos
- Montagem em rack ou painel traseiro (backplane)
- Tensão de alimentação 5Vcc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família de produtos | Automação industrial > CLPs (Controladoras Lógicas Programáveis) > Série MELSEC-Q (QnU) > Controladoras (CPUs) |
| Nome da sub-gama | Série MELSEC-Q QnU |
| Funções | Kit/pacote de unidade de CPU CLP básica – Sistema de controle I/O — Tipo de execução de programa — operação cíclica com programa armazenado |
| Design | Kit / pacote |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | DiagramaLadder (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 8Ksteps (Programa) 512 pontos (Temporizadores) 512 pontos (Contadores) 11136 pontos (Registradores de dados) 8192 pontos (Relés internos) 2048 pontos (Relés de travamento) 2048 pontos (Relés de link) 2048 pontos (Registrador de link) 1024 pontos (Anunciador) 1024 pontos (Relés de borda) 1024 pontos (Relés especiais de link) 1024 pontos (Registrador especial de link) 2048 pontos (Relés de passo) 10 pontos (Registrador de índice Z) 300 pontos (Ponteiro) 128 pontos (Ponteiro de interrupção) 1024 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) 1024 pontos (Registrador especial) |
| Capacidade de conexão | 256 x pontos de I/O |
| Tipo de conexão | Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Painel traseiro / rack |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 200ns / instrução (instrução LD) – 0.0002 ms 700ns / instrução (instrução MOV) – 0.000700 ms 1.6μs / instrução (valor PC MIX) – 0.0016 ms 65.5μs (Adição de ponto flutuante) – 0.0655 ms |
| Conteúdo | 1 x CPU (Q00JCPU) 1 x Fonte de Alimentação 1 x Rack de interconexão |
| Código de pedido / SKU do fabricante | Q00JCPU |
| Status do produto do fabricante | Comercializado |
| Tempo de atualização | (Scan constante) 1ms-2s / 0.001-2 s |
Documentos
Este produto faz parte da linha MELSEC-Q QnU da Mitsubishi Electric.
Entre em contato para mais informações.
