Visão geral

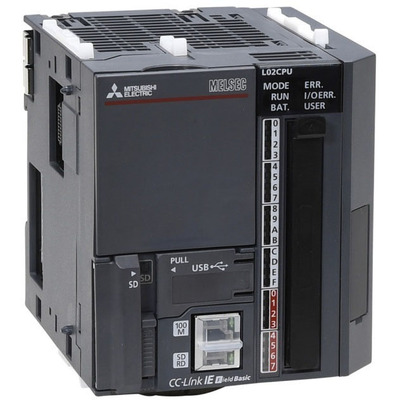

A unidade de CPU para Controlador Lógico Programável (CLP) L02CPU-SET-5 da Mitsubishi Electric pertence à série MELSEC-L e é fornecida como um kit ou pacote. Este kit inclui 5 unidades de CPU (modelo L02CPU) e o software GXW2. A unidade apresenta I/O (entradas e saídas) integradas, totalizando 28 pontos.
As entradas digitais compreendem 10 entradas de 24Vcc (tipo Sink), 6 entradas de alta velocidade (10μs, tipo Sink) e 2 entradas para contador de alta velocidade com 2 eixos (200kHz, tipo Sink). As saídas digitais incluem 8 saídas de 24Vcc (tipo Sink) e 2 saídas para controle de posicionamento de eixo (PTP, absoluto/incremental).
Com uma capacidade de memória de 20K passos ou 80KBytes para o programa, a unidade é capaz de gerenciar até 1024 pontos de I/O. A comunicação é facilitada por uma porta Ethernet RJ45 (10/100Mbit) e um conector USB. A tensão de alimentação é de 24Vcc.
Principais recursos
- Kit com 5 unidades de CPU L02CPU e software GXW2
- 28 I/O integrados (18DI + 10DO)
- Entradas digitais de alta velocidade e para contador de 2 eixos
- Saídas digitais para controle de posicionamento de eixo
- Comunicação Ethernet e porta USB
- Capacidade de memória de 20K passos (80KBytes)
- Alimentação 24Vcc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladoras (CPUs) |
| Nome da sub-gama | Série MELSEC-L |
| Funções | Unidade de CPU para CLP Sistema de controle de I/O Tipo de execução do programa – operação cíclica com programa armazenado |
| Design | Kit / pacote com I/O integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 20Ksteps / 80KBytes (Programa) 128KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 512KBytes (ROM Padrão) 8192 pontos (Registrador de link) 2048 pontos (Anunciadores) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 32768 pontos (Registradores de arquivo R) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 1024 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 10 x entradas digitais (24Vcc; Sink) 6 x entradas digitais (alta velocidade; 10μs; Sink) 2 x entradas digitais (2 eixos; contador de alta velocidade; 200kHz; sink) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Sink) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 40ns / instrução (instrução LD) – 0,00004 ms 80ns / instrução (instrução MOV) – 0,000080 ms |
| Conteúdo | 5 x CPUs (L02CPU) Software GXW2 |
| Código de pedido / SKU do fabricante | L02CPU-SET-5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L02CPUSET5 |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de atualização (refresh) | (Scan constante) 0,5ms-2s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
Este produto é equivalente ao código L02CPUSET5.
Para mais informações ou para discutir suas necessidades de automação, entre em contato conosco.
