Visão geral

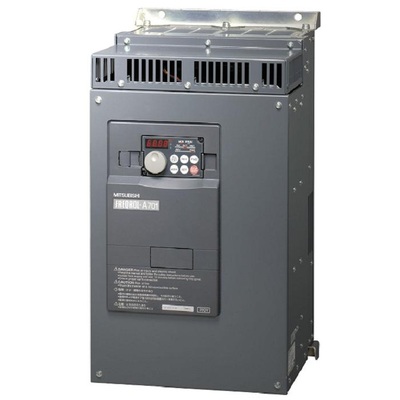

O Inversor de Frequência (VFD) Mitsubishi Electric da série FR-A701 é uma solução robusta para controle de velocidade e torque de motores elétricos trifásicos. Projetado para operar com tensões de entrada de 380 a 480V, este modelo específico possui capacidade de 11kW (ou 15HP) e corrente nominal de 11A.
Este equipamento se destaca pela sua capacidade de frenagem regenerativa, permitindo o aproveitamento da energia gerada durante a desaceleração do motor. Além disso, oferece comunicação via protocolo Modbus RTU, facilitando a integração em sistemas de automação e supervisão, como um sistema SCADA. Sua faixa de frequência de saída abrange de 0.2Hz a 400Hz, proporcionando flexibilidade para diversas aplicações industriais.
Com um invólucro classificado como IP00, este inversor é destinado à instalação em painéis de controle ou ambientes protegidos. A Mitsubishi Electric, fabricante renomada, garante a qualidade e a confiabilidade desta linha de produtos para otimizar o desempenho e a eficiência energética de seus processos.
Principais recursos
- Capacidade de frenagem regenerativa
- Comunicação Modbus RTU integrada
- Controle por PWM de frequência variável (Soft-PWM)
- Controle por PWM de alta frequência de portadora
- Ajuste de frequência máxima/mínima
- Operação com salto de frequência
- Seleção de entrada de relé térmico externo
- Operação com polaridade reversa
- Operação de reinício automático após falha de energia instantânea
- Operação com bypass eletrônico
- Prevenção de rotação no sentido horário/anti-horário
- Sequência de frenagem
- Função secundária
- Terceira função
- Operação multi-velocidade
- Continuação da operação original em falha de energia instantânea
- Controle por contato de parada
- Controle de frequência alta de torque de carga
- Controle de desvio (Droop)
- Evitação de regeneração
- Compensação de escorregamento
- Seleção do modo de operação
- Função de auto-sintonia offline
- Função de auto-sintonia online
- Controle PID
- Operação de link com computador (RS-485)
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor / Unidade de Velocidade/Frequência Variável (VSD/VFD) |
| Série / nome da família do produto | Série FREQROL FR-A701 |
| Frequência da rede (entrada) | 50/60 Hz |
| Frequência (saída) | 0.2-400 Hz |
| Projeto | Frenagem regenerativa; Resfriamento por ar forçado |
| Tensão de alimentação (AC) | 380Vac-480Vac (400Vac / 415Vac / 440Vac) |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 11A |
| Corrente nominal de sobrecarga (desempenho normal, 50°C) | 150% In por 60s / 200% In por 3s (características inversamente proporcionais ao tempo) |
| Corrente nominal de sobrecarga (desempenho super leve, 40°C) | 110% In por 60s / 120% In por 3s (características inversamente proporcionais ao tempo) |
| Corrente nominal de sobrecarga (desempenho leve, 50°C) | 120% In por 60s / 150% In por 3s (características inversamente proporcionais ao tempo) |
| Corrente nominal de sobrecarga (desempenho pesado, 50°C) | 200% In por 60s / 250% In por 3s (características inversamente proporcionais ao tempo) |
| Potência ativa nominal (kW) | 11kW |
| Potência nominal (HP) | 15HP |
| Funções de proteção | Sobrecarga de corrente na aceleração, na velocidade constante, na desaceleração; Sobretensão na aceleração, na velocidade constante, na desaceleração; Operação térmica do inversor; Proteção térmica do motor; Superaquecimento do dissipador de calor; Ocorrência de falha de energia instantânea; Subtensão; Sobrecarga do motor; Falha de aterramento (terra) no lado da saída; Curto-circuito na saída; Superaquecimento do elemento do circuito principal; Perda de fase na saída; Falha de opção; Erro de parâmetro; Desconexão da PU; Curto-circuito na fonte de alimentação do painel de operação; Falha no circuito de limitação de corrente de irrupção; Falha de comunicação (inversor); Falha USB; Falha de entrada analógica; Sobrecarga do conversor de regeneração; Falha do circuito do conversor de regeneração; Proteção térmica do transistor do conversor de regeneração; Falha do circuito interno; Falha na fonte de alimentação; Perda de fase de entrada (não disponível no status inicial); Operação de relé térmico externo; Operação de termistor PTC; Excesso da contagem de tentativas; Excesso do valor de detecção de corrente de saída; Falha na desaceleração de rotação oposta; Falha na sequência de frenagem. |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF), 1 x entrada digital (fonte/dreno) (STR), 1 x entrada digital (fonte/dreno) (STOP), 1 x entrada digital (fonte/dreno) (RH), 1 x entrada digital (fonte/dreno) (RM), 1 x entrada digital (fonte/dreno) (RL), 1 x entrada digital (fonte/dreno) (JOG), 1 x entrada digital (fonte/dreno) (RT), 1 x entrada digital (fonte/dreno) (MRS), 1 x entrada digital (fonte/dreno) (RES), 1 x entrada digital (fonte/dreno) (AU), 1 x entrada digital (fonte/dreno) (CS) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw) A1/B1/C1) (programável), 1 x saída digital (contato SPDT A2/B2/C2) (programável), 1 x saída digital (transistor de coletor aberto dreno/fonte) (RUN; programável), 1 x saída digital (transistor de coletor aberto dreno/fonte) (SU; programável), 1 x saída digital (transistor de coletor aberto dreno/fonte) (IPF; programável), 1 x saída digital (transistor de coletor aberto dreno/fonte) (OL; programável), 1 x saída digital (transistor de coletor aberto dreno/fonte) (FU; programável) |
| Entradas analógicas | 1 x entrada analógica (0-5Vdc / 0-10Vdc / 0-20mA), 1 x entrada analógica (0-5Vdc / 0-10Vdc), 1 x entrada analógica (0-5Vdc / 0-10Vdc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vdc) |
| Grau de proteção | IP00 |
| Número de Tarifa Aduaneira (NCM) | 85044090 |
| Tipo de aplicação | Elevador |
| Código do pedido / SKU do fabricante | FR-A741-11K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRA74111K |
| Em conformidade com normas | UL, cUL, CE |
Documentos
Este equipamento é compatível com as normas UL, cUL e CE.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
