Visão geral

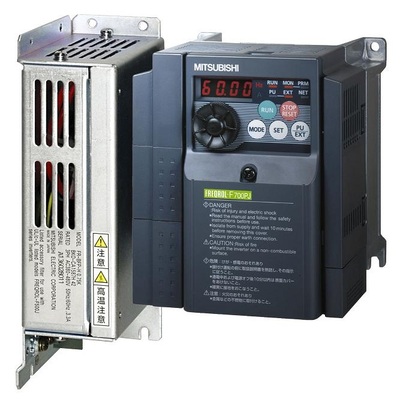

O Inversor de Frequência FR-F720PJ-2.2K pertence à série FREQROL FR-F700PJ da Mitsubishi Electric. Este dispositivo é projetado para controle de velocidade variável e frequência em motores elétricos. Com uma capacidade de 2.2kW (3HP) e tensão de alimentação trifásica de 200-240V, ele oferece flexibilidade para diversas aplicações industriais.
Seu design inclui resfriamento a ar forçado e oferece funcionalidades avançadas como controle PWM de alta frequência de portadora, controle por excitação ótima e controle vetorial magnético de fluxo de uso geral. Compatível com o protocolo de comunicação Modbus RTU, facilita a integração em sistemas de automação.
O inversor possui um grau de proteção IP20, protegendo contra a entrada de objetos sólidos com diâmetro superior a 12.5 mm. Suas características o tornam ideal para aplicações em ventiladores, bombas e sistemas de ar condicionado.
Principais recursos
- Controle PWM de alta frequência de portadora
- Controle por excitação ótima
- Controle vetorial magnético de fluxo de uso geral
- Controle de motor IPM
- Configuração de frequência máxima/mínima
- Operação de salto de frequência
- Seleção de entrada de relé térmico externo
- Reinício automático após falha de energia instantânea
- Prevenção de rotação direta/reversa
- Configuração remota
- Função secundária
- Operação multi-velocidade
- Compensação de escorregamento (slip compensation)
- Seleção do modo de operação
- Função de auto-sintonia offline
- Controle PID
- Operação em link com computador (RS-485)
- Controle de excitação ótima
- Parada por falha de energia
- Suavização de velocidade
- Evitação de regeneração
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Frequência (VSD/VFD) |
| Série / Nome da família | FREQROL FR-F700PJ series |
| Frequência de rede (saída) | 0.2-400 Hz |
| Design | Resfriamento a ar forçado |
| Tensão de alimentação (AC) | 200Vca-240Vca (220Vca / 230Vca) |
| Tipo de rede | Trifásico/3P |
| Corrente nominal | 10A 120% In para 60s / 150% In para 0.5s (característica de tempo inverso) |
| Potência ativa nominal (kW) | 2.2kW |
| Potência nominal (HP) | 3HP |
| Funções de proteção | Sobrecarga durante aceleração, velocidade constante, desaceleração; Sobretensão; Térmica; Curto-circuito; Falha de fase; Erro de parâmetro; Desconexão PU; Falha de CPU; Alarme de transistor de freio; Superaquecimento de resistência de inrush; Erro de entrada analógica; Prevenção de stall; Falha de fase de entrada; Falha de terra de saída; Operação de relé térmico externo; Operação de termistor PTC; Excesso de contagem de tentativas; Falha de sinal PID; Valor de detecção de corrente de saída excedido |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x digital (STF), 1 x digital (STR), 1 x digital (RH), 1 x digital (RM), 1 x digital (AU) |
| Saídas digitais | 1 x digital (SPDT A/B/C), 1 x digital (coletor aberto RUN), 1 x digital (PTO Pulse Train Output) |
| Entradas analógicas | 1 x analógica (0-5Vcc / 0-10Vcc), 1 x analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Grau de proteção | IP20 |
| Potência aparente nominal (S) | 3.8kVA |
| Tipo de aplicação | Ventilador Bomba Ar condicionado |
| Código de pedido / SKU | FR-F720PJ-2.2K |
| Status do produto | Comercializado |
| Equivalente a | FRF720PJ22K |
| Em conformidade com padrão(ões) | UL cUL CE RoHS |
Documentos
Este produto é o código FR-F720PJ-2.2K. Equivalente a FRF720PJ22K.
Entre em contato para mais informações.
