Visão geral

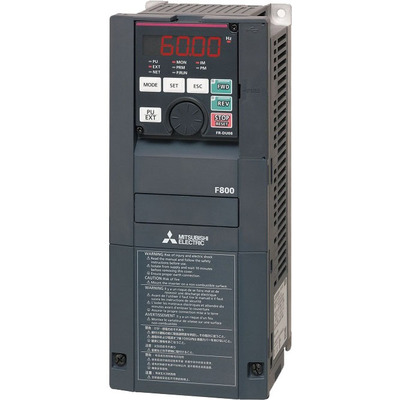

O Inversor de Frequência (VFD/VSD) da série FR-F800 da Mitsubishi Electric, modelo FR-F842-09620-3U06, é uma solução robusta para controle de velocidade e frequência em aplicações trifásicas.
Projetado para operar com tensões de entrada de 380Vac a 500Vac (3 fases), este inversor possui uma capacidade nominal de 450kW (600HP) para regime leve (LD) e 500kW (675HP) para regime super leve (SLD). A unidade oferece uma ampla faixa de frequência de saída, de 0.2 a 590Hz, e conta com o protocolo de comunicação Modbus RTU para integração em sistemas de automação.
Destaque para o revestimento conformal estendido, que confere resistência química aos circuitos impressos e condutores, em conformidade com as normas IEC60721-3-3 (3S2 3C2), tornando-o ideal para ambientes exigentes. O grau de proteção é IP00.
Principais recursos
- Controle de velocidade/frequência variável (VFD/VSD)
- Revestimento conformal estendido para resistência química
- Comunicação Modbus RTU
- Controle PWM de alta frequência e controle vetorial magnético avançado
- Proteção contra sobrecarga e sobreaquecimento
- Entradas e saídas digitais e analógicas configuráveis
- Funções de segurança integradas
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Velocidade/Frequência Variável (VSD/VFD) |
| Série / nome da família do produto | Série FREQROL FR-F800 |
| Frequência da rede (saída) | 0.2-590 Hz |
| Funções | Controle de velocidade/frequência variável (VSD/VFD); Controle PWM Soft-PWM; Controle PWM de alta frequência; Controle vetorial magnético avançado; Controle de motor PM; Configurações de frequência máxima e mínima; Operação multi-velocidade; Padrão de aceleração/desaceleração; Proteção térmica; Freio por injeção de CC; Frequência de partida; Operação JOG; Parada de saída (MRS); Prevenção de stall; Evitação de regeneração; Desaceleração por excitação magnética aumentada; Salto de frequência; Exibição de rotação; Reinício automático após falha de energia instantânea; Sequência de bypass eletrônico; Função de repetição; Seleção de frequência da portadora; Limite de corrente de resposta rápida; Prevenção de rotação direta/reversa; Seleção do modo de operação; Controle de suavização de velocidade; Traverse; Autotuning; Seleção de motor aplicado; Comunicação RS-485; Controle PID; Função de pré-carga PID; Seleção de operação do ventilador de resfriamento; Seleção de parada (parada por desaceleração/coasting); Função de parada por desaceleração em falha de energia; Função PLC; Diagnóstico de vida; Temporizador de manutenção; Monitor de média de corrente; Múltiplas classificações; Teste de execução; Entrada de alimentação de 24V para circuito de controle; Função de parada de segurança; Gerenciamento automático de energia; Comunicação BACnet; Ajuste de ganho PID; Limpeza; Armazenamento de características de carga. |
| Design | Revestimento conformal estendido; Resfriamento a ar forçado |
| Tensão de alimentação (CA) | 380Vac-500Vac (400Vac / 415Vac / 480Vac) |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 866A (LD Light duty); 962A (SLD Super Light duty); Corrente de sobrecarga de 110% In por 60s / 120% In por 3s (características inversas; Super light duty); Corrente de sobrecarga de 120% In por 60s / 150% In por 3s (características inversas; Light duty) |
| Potência ativa nominal (kW) | 450kW (LD Light duty); 500kW (SLD Super Light Duty) |
| Potência nominal (HP) | 600HP (LD Light Duty); 675HP (SLD Super Light Duty) |
| Funções de proteção | Disparo por sobrecorrente durante aceleração; Disparo por sobrecorrente durante velocidade constante; Disparo por sobrecorrente durante desaceleração ou parada; Disparo por sobretensão regenerativa durante aceleração; Disparo por sobretensão regenerativa durante velocidade constante; Disparo por sobretensão regenerativa durante desaceleração ou parada; Disparo por sobrecarga do inversor (função de relé térmico eletrônico); Disparo por sobrecarga do motor (função de relé térmico eletrônico); Superaquecimento do dissipador de calor; Parada por stall; Detecção de falha de limite superior; Detecção de falha de limite inferior; Sobrecarga de terra (aterramento) no lado da saída; Curto-circuito de saída; Falha de opção de comunicação; Falha de dispositivo de armazenamento de parâmetros; Desconexão da PU; Perda de fase de saída; Falha da CPU; Curto-circuito da fonte de alimentação do painel de operação/curto-circuito da fonte de alimentação dos terminais RS-485; Falha na alimentação de 24Vdc; Falha de comunicação (inversor); Falha de entrada analógica; Falha de comunicação USB; Falha do circuito de segurança; Falha do circuito interno; Erro de definição do usuário na função PLC; Detecção de perda de sincronismo (não disponível no status inicial); Operação de relé térmico externo; Operação de termistor PTC; Excesso de contagem de repetição; Detecção de corrente de saída anormal; Ocorrência de velocidade excessiva; Falha na entrada de 4mA; Falha de pré-carga; Falha de sinal PID. |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/sumidouro) (STF); 1 x entrada digital (fonte/sumidouro) (STR); 1 x entrada digital (fonte/sumidouro) (STOP); 1 x entrada digital (fonte/sumidouro) (RH); 1 x entrada digital (fonte/sumidouro) (RM); 1 x entrada digital (fonte/sumidouro) (RL); 1 x entrada digital (fonte/sumidouro) (JOG); 1 x entrada digital (fonte/sumidouro) (RT); 1 x entrada digital (fonte/sumidouro) (MRS); 1 x entrada digital (fonte/sumidouro) (RES); 1 x entrada digital (fonte/sumidouro) (AU); 1 x entrada digital (fonte/sumidouro) (CS); 1 x entrada digital (canal de parada segura SS1 canal 1); 1 x entrada digital (canal de parada segura SS1 canal 2) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw A1/B1/C1) (programável)); 1 x saída digital (contato SPDT Single Pole Double Throw A2/B2/C2) (programável)); 1 x saída digital (transistor de coletor aberto (sink/source) (RUN; programável)); 1 x saída digital (transistor de coletor aberto (sink/source) (SU; programável)); 1 x saída digital (transistor de coletor aberto (sink/source) (IPF; programável)); 1 x saída digital (transistor de coletor aberto (sink/source) (OL; programável)); 1 x saída digital (transistor de coletor aberto (sink/source) (FU; programável)); 1 x saída digital (programável) (SO – Saída de Monitoramento de Segurança); 1 x saída digital (Saída de Pulso de Trem PTO) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA); 1 x entrada analógica (0-5Vcc / 0-10Vcc); 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vcc); 1 x saída analógica (0-20mA) |
| Grau de proteção | IP00 |
| Resistência química | Resistência química (revestimento de placa de circuito + condutores revestidos – IEC60721-3-3 3S2 3C2) |
| Potência aparente nominal (S) | 660kVA (LD Light Duty); 733kVA (SLD Super Light Duty) |
| Tipo de aplicação | Ventilador; Bomba; Ar condicionado |
| Código de pedido / SKU do fabricante | FR-F842-09620-3U06 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF842096203U06 |
| Em conformidade com as normas | UL; cUL; CE; KC (Coreia do Sul); Lei de Ondas de Rádio; RoHS; IEC60721-3-3 (3S2; 3C2) |
Documentos
Este produto é equivalente ao modelo FRF842096203U06 e atende a diversas normas internacionais. Seu design com revestimento conformal estendido o torna adequado para aplicações em ambientes quimicamente desafiadores.
Para mais informações e assistência, entre em contato conosco.
