Visão geral

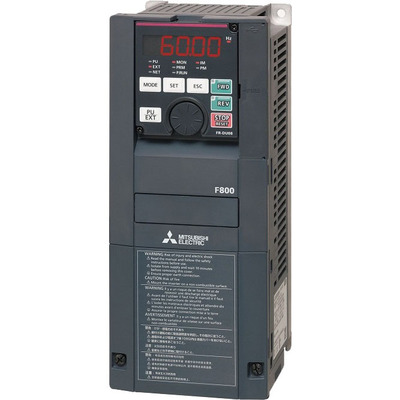

Este é um Inversor de Frequência de Velocidade Variável (VSD/VFD) da série FREQROL FR-F800 da Mitsubishi Electric, projetado para oferecer controle preciso e eficiente em aplicações industriais. Possui um revestimento protetor estendido para maior durabilidade em ambientes desafiadores.
O inversor opera com uma tensão de entrada trifásica de 200Vac a 240Vac, entregando 110kW (ou 150HP) de potência nominal em regime de Carga Leve (LD). Destaca-se pela sua capacidade de comunicação via Modbus RTU e pelo grau de proteção IP00.
Principais recursos
- Controle PWM Soft
- Controle PWM de alta frequência de portadora
- Controle avançado de fluxo magnético (vetor)
- Controle de motor PM (Ímã Permanente)
- Configurações de frequência máxima e mínima
- Operação multi-velocidade
- Padrões de aceleração/desaceleração
- Proteção térmica
- Frenagem por injeção de CC
- Frequência de partida
- Operação JOG
- Parada de saída (MRS)
- Prevenção de stall (travamento)
- Evitação de regeneração
- Desaceleração com excitação magnética aumentada
- Salto de frequência
- Exibição de rotação
- Reinício automático após falha de energia instantânea
- Sequência de bypass eletrônico
- Função de retentativa
- Seleção de frequência de portadora
- Limite de corrente de resposta rápida
- Prevenção de rotação no sentido inverso
- Seleção do modo de operação
- Compensação de escorregamento
- Controle de suavização de velocidade
- Travessa
- Auto-sintonia (tuning)
- Seleção de motor aplicado
- Comunicação RS-485
- Controle PID
- Função de pré-carga PID
- Seleção de operação do ventilador de refrigeração
- Seleção de parada (parada por desaceleração/marcha livre)
- Função de parada por desaceleração em falha de energia
- Função PLC
- Diagnóstico de vida útil
- Temporizador de manutenção
- Monitor de média de corrente
- Múltiplas classificações
- Entrada de alimentação de 24V para circuito de controle
- Função de parada de segurança
- Autogerenciamento de energia
- Comunicação BACnet
- Ajuste de ganho PID
- Armazenamento de características de carga
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Frequência de Velocidade Variável (VSD/VFD) |
| Série / nome da família do produto | Série FREQROL FR-F800 |
| Frequência de rede (saída) | 0.2-590 Hz |
| Projeto | Revestimento protetor estendido, Resfriamento a ar forçado |
| Tensão de alimentação (AC) | 200Vac-240Vac (220Vac / 230Vac) |
| Tipo de rede | Trifásico/3P |
| Corrente nominal | 432A (LD Carga Leve) 475A (SLD Carga Super Leve) Classificação de corrente de sobrecarga de 110% In por 60s / 120% In por 3s (características inversamente proporcionais ao tempo; Carga Super Leve) Classificação de corrente de sobrecarga de 120% In por 60s / 150% In por 3s (características inversamente proporcionais ao tempo; Carga Leve) |
| Potência ativa nominal (kW) | 110kW (LD Carga Leve) 132kW (SLD Carga Super Leve) |
| Potência nominal (HP) | 150HP (LD Carga Leve) 175HP (SLD Carga Super Leve) |
| Funções de proteção | Interrupção por sobrecorrente durante aceleração, Interrupção por sobrecorrente durante velocidade constante, Interrupção por sobrecorrente durante desaceleração ou parada, Interrupção por sobretensão regenerativa durante aceleração, Interrupção por sobretensão regenerativa durante velocidade constante, Interrupção por sobretensão regenerativa durante desaceleração ou parada, Interrupção por sobrecarga do inversor (função de relé térmico eletrônico), Interrupção por sobrecarga do motor (função de relé térmico eletrônico), Superaquecimento do dissipador, Parada por stall (travamento), Detecção de falha no limite superior, Detecção de falha no limite inferior, Sobrecorrente de falha de terra (aterramento) no lado de saída, Sobrecorrente de curto-circuito de saída, Falha da opção de comunicação, Falha do dispositivo de armazenamento de parâmetros, Desconexão da PU, Perda de fase de saída, Falha da CPU, Curto-circuito na alimentação do painel de operação/curto-circuito na alimentação dos terminais RS-485, Falha de alimentação 24Vcc, Falha de comunicação (inversor), Falha de entrada analógica, Falha de comunicação USB, Falha do circuito de segurança, Falha do circuito interno, Erro de definição do usuário na função PLC, Detecção de perda de sincronismo (não disponível em status inicial), Operação de relé térmico externo, Operação do termistor PTC, Excesso de contagem de retentativas, Detecção de corrente de saída anormal, Ocorrência de sobrevelocidade, Falha de entrada de 4mA, Falha de pré-carga, Falha de sinal PID |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF), 1 x entrada digital (fonte/dreno) (STR), 1 x entrada digital (fonte/dreno) (STOP), 1 x entrada digital (fonte/dreno) (RH), 1 x entrada digital (fonte/dreno) (RM), 1 x entrada digital (fonte/dreno) (RL), 1 x entrada digital (fonte/dreno) (JOG), 1 x entrada digital (fonte/dreno) (RT), 1 x entrada digital (fonte/dreno) (MRS), 1 x entrada digital (fonte/dreno) (RES), 1 x entrada digital (fonte/dreno) (AU), 1 x entrada digital (fonte/dreno) (CS), 1 x entrada digital (SS1 canal de parada segura 1), 1 x entrada digital (SS1 canal de parada segura 2) |
| Saídas digitais | 1 x saída digital (contato SPDT (Pólo Simples Dupla Throw) A1/B1/C1) (programável), 1 x saída digital (contato SPDT (Pólo Simples Dupla Throw) A2/B2/C2) (programável), 1 x saída digital (transistor de coletor aberto fonte/dreno) (RUN; programável), 1 x saída digital (transistor de coletor aberto fonte/dreno) (SU; programável), 1 x saída digital (transistor de coletor aberto fonte/dreno) (IPF; programável), 1 x saída digital (transistor de coletor aberto fonte/dreno) (OL; programável), 1 x saída digital (transistor de coletor aberto fonte/dreno) (FU; programável), 1 x saída digital (SO – Saída de Monitoramento de Segurança) (programável), 1 x saída de pulso (PTO – Pulse Train Output) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA), 1 x entrada analógica (0-5Vcc / 0-10Vcc), 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vcc), 1 x saída analógica (0-20mA) |
| Grau de proteção | IP00 |
| Resistência química | Resistência química (revestimento da placa de circuito + condutores revestidos – IEC60721-3-3 3S2 3C2) |
| Potência aparente nominal (S) | 165kVA (LD Carga Leve) 181kVA (SLD Carga Super Leve) |
| Tipo de aplicação | Ventilador, Bomba, Ar condicionado |
| Código de pedido / SKU do fabricante | FR-F820-04750-3U06 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF820047503U06 |
| Em conformidade com a(s) norma(s) | UL, cUL, CE, KC (Coreia do Sul), Lei de Ondas de Rádio, RoHS, IEC60721-3-3 (3S2; 3C2) |
Documentos
Este produto é fabricado pela Mitsubishi Electric.
