Visão geral

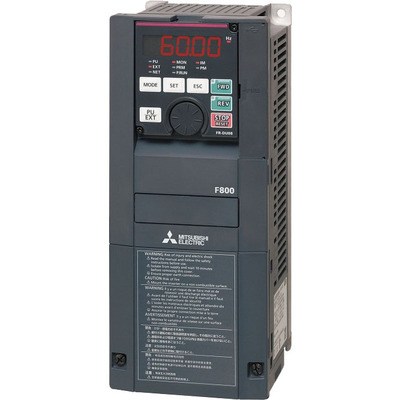

O inversor de velocidade/frequência de velocidade variável (VSD/VFD) Mitsubishi Electric da série FREQROL FR-F800 oferece um desempenho robusto e confiabilidade para aplicações industriais. Com um revestimento conformal estendido e conectividade Modbus RTU, este equipamento é projetado para operar em ambientes desafiadores.
Projetado para atender às exigências de diferentes setores, o FR-F820-03800-3U06 garante controle preciso de velocidade e frequência, com capacidade de resistência química graças ao seu circuito impresso e condutores revestidos, em conformidade com as normas IEC60721-3-3 3S2 3C2.
Principais recursos
- Controle de Pulso de Modulação por Largura (PWM) de Suavização e Alta Frequência
- Controle Avançado de Vetor Magnético
- Controle de Motor PM
- Configurações de Frequência Máxima e Mínima
- Operação Multi-velocidade
- Padrão de Aceleração/Desaceleração
- Proteção Térmica
- Frenagem por Injeção de CC
- Frequência de Partida
- Operação JOG
- Parada de Saída (MRS)
- Prevenção de Stall
- Evitação de Regeneração
- Desaceleração com Excitação Magnética Aumentada
- Salto de Frequência
- Exibição de Rotação
- Reinício Automático após Falha de Energia Instantânea
- Sequência de Bypass Eletrônico
- Função de Retentativa
- Seleção de Frequência de Portadora
- Limite de Corrente de Resposta Rápida
- Prevenção de Rotação para Frente/Reversa
- Seleção do Modo de Operação
- Compensação de Escorregamento
- Controle de Suavização de Velocidade
- Traverse
- Auto sintonia
- Seleção de Motor Aplicado
- Comunicação RS-485
- Controle PID
- Função de Pré-carga PID
- Seleção de Operação do Ventilador de Resfriamento
- Seleção de Parada (parada de desaceleração/desaceleração livre)
- Função de Parada por Desaceleração em Falha de Energia
- Função PLC
- Diagnóstico de Vida Útil
- Temporizador de Manutenção
- Monitor de Média de Corrente
- Múltiplas Classificações
- Entrada de Alimentação de 24V para Circuito de Controle
- Função de Parada de Segurança
- Autogerenciamento de Energia
- Comunicação BACnet
- Ajuste de Ganho PID
- Armazenamento de Características de Carga
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de velocidade/frequência (VSD/VFD) / Inversor |
| Série / nome da família do produto | Série FREQROL FR-F800 |
| Frequência da rede (saída) | 0.2-590 Hz |
| Projeto | Revestimento conformal estendido; Resfriamento por ar forçado |
| Tensão de alimentação (CA) | 200Vca-240Vca (220Vca / 230Vca) |
| Tipo de rede | 3 fases/3P |
| Corrente nominal | 346A (LD Carga Leve); 380A (SLD Carga Super Leve) |
| Potência ativa nominal (kW) | 90kW (LD Carga Leve); 110kW (SLD Carga Super Leve) |
| Potência nominal (HP) | 125HP (LD Carga Leve); 150HP (SLD Carga Super Leve) |
| Funções de proteção | Desarme por sobrecorrente durante aceleração; Desarme por sobrecorrente em velocidade constante; Desarme por sobrecorrente durante desaceleração ou parada; Desarme por sobretensão regenerativa durante aceleração; Desarme por sobretensão regenerativa em velocidade constante; Desarme por sobretensão regenerativa durante desaceleração ou parada; Desarme por sobrecarga do inversor (função relé térmico eletrônico); Desarme por sobrecarga do motor (função relé térmico eletrônico); Superaquecimento do dissipador de calor; Parada por stall; Detecção de falha limite superior; Detecção de falha limite inferior; Sobrecorrente de terra (aterramento) no lado de saída; Curto-circuito de saída; Falha de opção de comunicação; Falha de dispositivo de armazenamento de parâmetros; Desconexão da PU; Curto-circuito de alimentação do circuito de controle/alimentação dos terminais RS-485; Falha de alimentação 24Vcc; Falha de comunicação (inversor); Falha de entrada analógica; Falha de comunicação USB; Falha do circuito de segurança; Falha do circuito interno; Erro de definição do usuário na função PLC; Detecção de perda de sincronismo (não disponível no status inicial); Operação de relé térmico externo; Operação de termistor PTC; Excesso de contagem de retentativas; Ocorrência de sobrevelocidade; Falha de entrada de 4mA; Falha de pré-carga; Falha de sinal PID |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF); 1 x entrada digital (fonte/dreno) (STR); 1 x entrada digital (fonte/dreno) (STOP); 1 x entrada digital (fonte/dreno) (RH); 1 x entrada digital (fonte/dreno) (RM); 1 x entrada digital (fonte/dreno) (RL); 1 x entrada digital (fonte/dreno) (JOG); 1 x entrada digital (fonte/dreno) (RT); 1 x entrada digital (fonte/dreno) (MRS); 1 x entrada digital (fonte/dreno) (RES); 1 x entrada digital (fonte/dreno) (AU); 1 x entrada digital (fonte/dreno) (CS); 1 x entrada digital (parada segura SS1 canal 1); 1 x entrada digital (parada segura SS1 canal 2) |
| Saídas digitais | 1 x saída digital (contato SPDT (Pólo Simples Dupla Jogada) A1/B1/C1) (programável); 1 x saída digital (contato SPDT (Pólo Simples Dupla Jogada) A2/B2/C2) (programável); 1 x saída digital (transistor de coletor aberto (dreno/fonte)) (RUN; programável); 1 x saída digital (transistor de coletor aberto (dreno/fonte)) (SU; programável); 1 x saída digital (transistor de coletor aberto (dreno/fonte)) (IPF; programável); 1 x saída digital (transistor de coletor aberto (dreno/fonte)) (OL; programável); 1 x saída digital (transistor de coletor aberto (dreno/fonte)) (FU; programável); 1 x saída digital (programável) (SO – Saída de Monitoramento de Segurança); 1 x saída digital (Saída de Trem de Pulsos) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA); 1 x entrada analógica (0-5Vcc / 0-10Vcc); 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vcc); 1 x saída analógica (0-20mA) |
| Grau de proteção | IP00 |
| Resistência química | Resistência química (revestimento de placa de circuito + condutores galvanizados – IEC60721-3-3 3S2 3C2) |
| Potência aparente nominal (S) | 132kVA (LD Carga Leve); 145kVA (SLD Carga Super Leve) |
| Tipo de aplicação | Ventilador; Bomba; Ar condicionado |
| Código de pedido / SKU do fabricante | FR-F820-03800-3U06 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF820038003U06 |
| Em conformidade com as normas | UL; cUL; CE; KC (Coreia do Sul); Lei de Ondas de Rádio; RoHS; IEC60721-3-3 (3S2; 3C2) |
Documentos
Este inversor é aplicável a ventiladores, bombas e sistemas de ar condicionado. Não há informações explícitas sobre compatibilidades ou substituições além do que está descrito.
