Visão geral

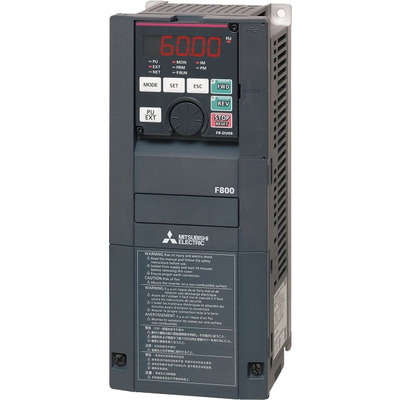

O Inversor de Frequência FR-F800 da Mitsubishi Electric é um acionamento de velocidade/frequência variável (VSD/VFD) projetado para controle preciso e eficiente de motores. Este modelo específico, FR-F842-08660-3U06, apresenta um revestimento protetor prolongado (conformal coating) para maior durabilidade em ambientes desafiadores.
Ideal para aplicações em ventiladores, bombas e sistemas de ar condicionado, este inversor opera em uma ampla faixa de tensão de 380Vca a 500Vca trifásico, fornecendo até 400kW (535HP) de potência. Sua capacidade de comunicação via Modbus RTU permite fácil integração em sistemas de automação.
O FR-F800 foi concebido com foco em robustez e confiabilidade, incorporando diversas funções de proteção para garantir a operação segura e prolongar a vida útil do equipamento e do motor acionado.
Principais recursos
- Revestimento protetor prolongado para maior resistência química e ambiental (IEC60721-3-3 3S2 3C2).
- Controle de velocidade/frequência variável (VSD/VFD).
- Controle PWM de alta frequência e controle vetorial de fluxo magnético avançado.
- Controle de motor de ímã permanente (PM motor control).
- Múltiplas funções de proteção, incluindo prevenção de sobrecarga e sobretensão.
- Capacidade de comunicação via Modbus RTU.
- Design com resfriamento forçado a ar.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Acionamento de Velocidade/Frequência Variável (VSD/VFD) / Inversor |
| Série / nome da família do produto | FREQROL FR-F800 series |
| Frequência da rede (saída) | 0.2-590 Hz |
| Funções | Acionamento de Velocidade/Frequência Variável (VSD/VFD) / Inversor Controle Soft-PWM Controle PWM de alta frequência Controle vetorial de fluxo magnético avançado Controle de motor PM (ímã permanente) Configurações de frequência máxima e mínima Operação multi-velocidade Padrão de aceleração/desaceleração Proteção térmica Freio por injeção de CC Frequência de partida Operação JOG Parada de saída (MRS) Prevenção de stall Evitação de regeneração Desaceleração por salto de frequência Exibição de rotação Reinício automático após falha de energia instantânea Sequência de bypass eletrônico Configuração remota Função de retentativa Seleção de frequência de portadora Limite de corrente de resposta rápida Prevenção de rotação direta/reversa Seleção do modo de operação Compensação de escorregamento Controle de suavização de velocidade Traverse Seleção de ventoinha de refrigeração Seleção de parada (parada por desaceleração/giro livre) Função de parada por desaceleração em falha de energia Função PLC Monitor de média de corrente Múltiplas classificações Execução de teste Entrada de energia de 24V para circuito de controle Função de parada segura (safety stop) Autogerenciamento de energia Comunicação BACnet Sintonização de ganho PID Armazenamento de características de carga |
| Design | Revestimento protetor prolongado Resfriamento forçado a ar |
| Tensão de alimentação (AC) | 380Vca-500Vca (400Vca / 415Vca / 480Vca) |
| Tipo de rede | 3-fase/3P |
| Corrente nominal | 770A (LD Light duty) 866A (SLD Super Light duty) Classificação de corrente de sobrecarga de 110% In por 60s / 120% In por 3s (características inversamente proporcionais ao tempo; Super light duty) Classificação de corrente de sobrecarga de 120% In por 60s / 150% In por 3s (características inversamente proporcionais ao tempo; Light duty) |
| Potência ativa nominal (kW) | 400kW (LD Light duty) 450kW (SLD Super Light Duty) |
| Potência nominal (HP) | 535HP (LD Light Duty) 600HP (SLD Super Light Duty) |
| Funções de proteção | Viagem por sobrecorrente durante aceleração Viagem por sobrecorrente durante velocidade constante Viagem por sobrecorrente durante desaceleração ou parada Viagem por sobretensão regenerativa durante aceleração Viagem por sobretensão regenerativa durante velocidade constante Viagem por sobretensão regenerativa durante desaceleração ou parada Viagem por sobrecarga do inversor (função relé térmico eletrônico) Viagem por sobrecarga do motor (função relé térmico eletrônico) Superaquecimento do dissipador de calor Parada por stall Detecção de falha de limite superior Detecção de falha de limite inferior Sobrecorrente de terra (aterramento) no lado de saída Curto-circuito de saída Falha de opção Falha de dispositivo de armazenamento de parâmetros Desconexão da PU Perda de fase de saída Falha de CPU Curto-circuito na fonte de alimentação do painel de operação/fonte de alimentação dos terminais RS-485 Falha de energia de 24Vdc Falha de comunicação (inversor) Falha de entrada analógica Falha de comunicação USB Falha de circuito de segurança Falha de circuito interno Erro de definição do usuário na função PLC Detecção de perda de sincronismo (não disponível no status inicial) Operação de relé térmico externo Operação de termistor PTC Excesso de contagem de retentativas Detecção de corrente de saída anormal Ocorrência de sobredireção Falha de entrada de 4mA Falha de pré-carga Falha de sinal PID |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/sink) (STF) 1 x entrada digital (fonte/sink) (STR) 1 x entrada digital (fonte/sink) (STOP) 1 x entrada digital (fonte/sink) (RH) 1 x entrada digital (fonte/sink) (RM) 1 x entrada digital (fonte/sink) (RL) 1 x entrada digital (fonte/sink) (JOG) 1 x entrada digital (fonte/sink) (RT) 1 x entrada digital (fonte/sink) (MRS) 1 x entrada digital (fonte/sink) (RES) 1 x entrada digital (fonte/sink) (AU) 1 x entrada digital (fonte/sink) (CS) 1 x entrada digital (canal de parada segura SS1 canal 1) 1 x entrada digital (canal de parada segura SS1 canal 2) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw) A1/B1/C1) (programável) 1 x saída digital (contato SPDT Single Pole Double Throw A2/B2/C2) (programável) 1 x saída digital (transistor de coletor aberto sink/source) (RUN; programável) 1 x saída digital (transistor de coletor aberto sink/source) (SU; programável) 1 x saída digital (transistor de coletor aberto sink/source) (IPF; programável) 1 x saída digital (transistor de coletor aberto sink/source) (OL; programável) 1 x saída digital (transistor de coletor aberto sink/source) (FU; programável) 1 x saída digital (programável) (SO – Saída de Monitoramento de Segurança) 1 x saída de trem de pulso (PTO Pulse Train Output) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) 1 x entrada analógica (0-5Vcc / 0-10Vcc) 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vcc) 1 x saída analógica (0-20mA) |
| Grau de proteção | IP00 |
| Resistência química | Resistência química (revestimento da placa de circuito + condutores banhados – IEC60721-3-3 3S2 3C2) |
| Potência aparente nominal (S) | 587kVA (LD Light Duty) 660kVA (SLD Super Light Duty) |
| Tipo de aplicação | Ventilador Bomba Ar condicionado |
| Código de pedido / SKU do fabricante | FR-F842-08660-3U06 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF842086603U06 |
| Em conformidade com a(s) norma(s) | UL cUL CE KC (Coreia do Sul) Lei das Ondas de Rádio RoHS IEC60721-3-3 (3S2; 3C2) |
Documentos
Este inversor é classificado como IP00, o que significa que ele não possui proteção contra entrada de sólidos nem líquidos, sendo recomendado para instalação em painéis elétricos ou gabinetes adequados.
Para mais informações e suporte técnico, entre em contato conosco.
