Visão geral

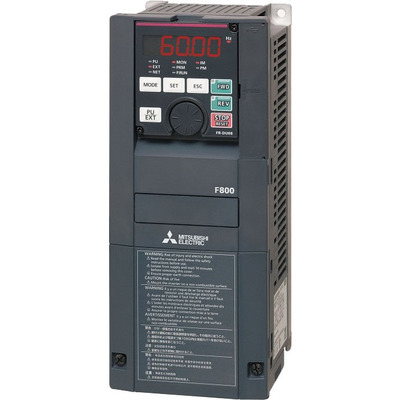

O Inversor de Frequência FR-F840-03610-3U06, da série FREQROL FR-F800 da Mitsubishi Electric, é um dispositivo de velocidade/frequência variável (VSD/VFD) projetado para aplicações industriais exigentes. Este modelo específico possui um revestimento conformal estendido, que aumenta sua resistência química, tornando-o adequado para ambientes com condições adversas.
Com capacidade de operar em uma ampla faixa de tensão de entrada de 380Vca a 500Vca trifásico, este inversor oferece uma saída de 0.2 a 590Hz. Ele suporta até 160kW de potência nominal ativa (Modo de Carga Leve – LD) e até 220HP, com uma corrente nominal de 325A para essa categoria. A inclusão do protocolo de comunicação Modbus RTU facilita a integração em sistemas de automação existentes.
O inversor é construído com um design de refrigeração a ar forçado e apresenta controle PWM de alta frequência e controle vetorial magnético avançado, além de controle de motor PM. Sua carcaça com proteção IP00 indica a necessidade de instalação em um gabinete adequado para garantir a proteção contra poeira e umidade.
Principais recursos
- Revestimento conformal estendido para resistência química
- Controle PWM de alta frequência
- Controle vetorial magnético avançado
- Controle de motor PM
- Configuração de frequência máxima e mínima
- Operação multi-velocidade
- Padrões de aceleração/desaceleração
- Proteção térmica
- Frenagem por injeção de corrente DC
- Frequência de partida
- Operação JOG
- Parada de saída (MRS)
- Prevenção de stall
- Evitação de regeneração
- Desaceleração com excitação magnética aumentada
- Salto de frequência
- Exibição de rotação
- Reinício automático após falha instantânea de energia
- Sequência de bypass eletrônico
- Função de tentativa (retry)
- Seleção de frequência de portadora
- Limite de corrente de resposta rápida
- Prevenção de rotação direta/reversa
- Seleção do modo de operação
- Controle de suavização de velocidade
- Traverse (movimento oscilatório)
- Auto sintonia (tuning)
- Seleção de motor aplicado
- Comunicação RS-485
- Controle PID
- Função de pré-carga PID
- Seleção de operação do ventilador de refrigeração
- Seleção de parada (parada por desaceleração/coasting)
- Função de parada por desaceleração em falha de energia
- Função PLC
- Diagnóstico de vida útil
- Temporizador de manutenção
- Monitor de média de corrente
- Múltiplas capacidades nominais
- Execução de teste
- Entrada de alimentação de 24V para circuito de controle
- Função de parada de segurança
- Autogerenciamento de energia
- Comunicação BACnet
- Ajuste de ganho PID
- Armazenamento de características de carga
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Velocidade/Frequência Variável (VSD/VFD) / Inversor |
| Série / nome da família do produto | Série FREQROL FR-F800 |
| Frequência da rede | (saída) 0.2-590 Hz |
| Design | Revestimento conformal estendido; Refrigeração a ar forçada |
| Tensão de alimentação (CA) | 380Vca-500Vca (400Vca / 415Vca / 480Vca) |
| Tipo de rede | 3 fases/3P |
| Corrente nominal | 325A (LD Carga Leve); 361A (SLD Carga Super Leve) |
| Corrente de sobrecarga | 110% In por 60s / 120% In por 3s (características tempo-inverso; Carga Super Leve); 120% In por 60s / 150% In por 3s (características tempo-inverso; Carga Leve) |
| Potência ativa nominal (kW) | 160kW (LD Carga Leve); 185kW (SLD Carga Super Leve) |
| Potência nominal (HP) | 220HP (LD Carga Leve); 250HP (SLD Carga Super Leve) |
| Funções de proteção | Desarme por sobrecorrente na aceleração; Desarme por sobrecorrente em velocidade constante; Desarme por sobrecorrente na desaceleração ou parada; Desarme por sobretensão regenerativa na aceleração; Desarme por sobretensão regenerativa em velocidade constante; Desarme por sobretensão regenerativa na desaceleração ou parada; Desarme por sobrecarga do inversor (função relé térmico eletrônico); Desarme por sobrecarga do motor (função relé térmico eletrônico); Superaquecimento do dissipador; Parada por prevenção de stall; Detecção de falha de limite superior; Detecção de falha de limite inferior; Sobrecorrente de terra (aterramento) na saída; Curto-circuito na saída; Falha de opção de comunicação; Falha de dispositivo de armazenamento de parâmetros; Desconexão da PU; Perda de fase na saída; Falha de CPU; Curto-circuito na alimentação do painel de operação/alimentação dos terminais RS-485; Falha de alimentação 24Vcc; Falha de comunicação (inversor); Falha de entrada analógica; Falha de comunicação USB; Falha do circuito de segurança; Falha de circuito interno; Erro de definição do usuário na função PLC; Detecção de perda de sincronismo (não disponível no status inicial); Operação de relé térmico externo; Operação de termistor PTC; Excesso de contagem de tentativas; Detecção de corrente de saída anormal; Ocorrência de sobrevelocidade; Falha de entrada de 4mA; Falha de pré-carga; Falha de sinal PID |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF); 1 x entrada digital (fonte/dreno) (STR); 1 x entrada digital (fonte/dreno) (STOP); 1 x entrada digital (fonte/dreno) (RH); 1 x entrada digital (fonte/dreno) (RM); 1 x entrada digital (fonte/dreno) (RL); 1 x entrada digital (fonte/dreno) (JOG); 1 x entrada digital (fonte/dreno) (RT); 1 x entrada digital (fonte/dreno) (MRS); 1 x entrada digital (fonte/dreno) (RES); 1 x entrada digital (fonte/dreno) (AU); 1 x entrada digital (fonte/dreno) (CS); 1 x entrada digital (canal 1 de parada segura SS1); 1 x entrada digital (canal 2 de parada segura SS1) |
| Saídas digitais | 1 x saída digital (contato SPDT A1/B1/C1) (programável); 1 x saída digital (contato SPDT A2/B2/C2) (programável); 1 x saída digital (transistor de coletor aberto, dreno/fonte) (RUN; programável); 1 x saída digital (transistor de coletor aberto, dreno/fonte) (SU; programável); 1 x saída digital (transistor de coletor aberto, dreno/fonte) (IPF; programável); 1 x saída digital (transistor de coletor aberto, dreno/fonte) (OL; programável); 1 x saída digital (transistor de coletor aberto, dreno/fonte) (FU; programável); 1 x saída digital (programável) (SO – Saída de Monitoramento de Segurança); 1 x saída digital (Saída de Pulso/Trem de Pulsos – PTO) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA); 1 x entrada analógica (0-5Vcc / 0-10Vcc); 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vcc); 1 x saída analógica (0-20mA) |
| Grau de proteção | IP00 |
| Resistência química | Resistência química (revestimento de placa de circuito + condutores revestidos – IEC60721-3-3 3S2 3C2) |
| Potência aparente nominal (S) | 248kVA (LD Carga Leve); 275kVA (SLD Carga Super Leve) |
| Tipo de aplicação | Ventilador; Bomba; Ar condicionado |
| Código do pedido / SKU do fabricante | FR-F840-03610-3U06 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF840036103U06 |
| Em conformidade com as normas | UL; cUL; CE; KC (Coreia do Sul); Lei de Ondas de Rádio; RoHS; IEC60721-3-3 (3S2; 3C2) |
Documentos
Este inversor é indicado para aplicações de Ventilação, Bombas e Ar Condicionado. Certifique-se de consultar o manual para detalhes sobre compatibilidade e instalação.
