Visão geral

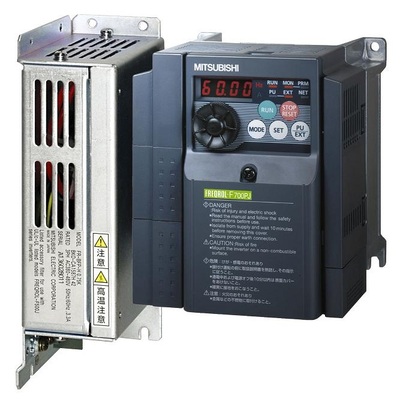

Este é um Inversor de Frequência (VSD/VFD) da série FREQROL FR-F700PJ da Mitsubishi Electric, projetado para controle de velocidade e frequência em motores elétricos trifásicos.
Com uma capacidade de potência de 2.2kW (3HP) e operando em uma faixa de tensão de 380Vac a 480Vac, este equipamento oferece versatilidade para diversas aplicações industriais, como ventoinhas, bombas e sistemas de ar condicionado.
Possui capacidade de comunicação via protocolo Modbus RTU, permitindo integração eficiente em sistemas de automação e supervisão. Seu gabinete com grau de proteção IP20 é adequado para ambientes controlados.
Principais recursos
- Controle de frequência de rede (saída) de 0.2 a 400 Hz
- Controle PWM de alta frequência de portadora
- Controle ótimo de excitação
- Controle de fluxo magnético vetorial de propósito geral
- Controle de motor IPM
- Definição de frequência máxima/mínima
- Operação de salto de frequência
- Seleção de entrada de relé térmico externo
- Operação de reinício automático após falha instantânea de energia
- Prevenção de rotação direta/reversa
- Função secundária
- Operação multi-velocidade
- Evitação de regeneração
- Compensação de deslizamento
- Seleção do modo de operação
- Função de auto-calibração offline
- Controle PID
- Operação de link com computador (RS-485)
- Controle ótimo de excitação
- Parada por falha de energia
- Suavização de velocidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Frequência (VSD/VFD) / Inversor |
| Série / nome da família do produto | Série FREQROL FR-F700PJ |
| Frequência da rede | (saída) 0.2-400 Hz |
| Projeto | Resfriamento por ar forçado |
| Tensão de alimentação (AC) | 380Vac-480Vac (400Vac / 415Vac / 440Vac) |
| Tipo de rede | Trifásico/3P |
| Corrente nominal | 5A 120% In por 60s / 150% In por 0.5s capacidade de corrente de sobrecarga (característica de tempo inverso) |
| Potência ativa nominal (kW) | 2.2kW |
| Potência nominal (HP) | 3HP |
| Funções de proteção | Sobrecarga durante aceleração, Sobrecarga durante velocidade constante, Sobrecarga durante desaceleração, Sobretensão durante aceleração, Sobretensão durante velocidade constante, Sobretensão durante desaceleração, Operação térmica de proteção do inversor, Operação térmica de proteção do motor, Superaquecimento do dissipador de calor, Curto-circuito na saída, Perda de fase na saída, Erro de parâmetro, Desconexão da PU, Falha da CPU, Alarme do transistor de freio, Superaquecimento da resistência de entrada, Erro de entrada analógica, Operação de prevenção de stall, Perda de fase de entrada (não disponível no status inicial), Sobrecorrente por falha de terra (aterramento) no lado da saída no início, Operação do relé térmico externo, Operação do termistor PTC, Excesso de contagem de tentativas, Falha do sinal PID, Valor de detecção de corrente de saída excedido |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/sink) (STF) 1 x entrada digital (fonte/sink) (STR) 1 x entrada digital (fonte/sink) (RH) 1 x entrada digital (fonte/sink) (RM) 1 x entrada digital (fonte/sink) (AU) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw A/B/C) (programável)) 1 x saída digital (transistor de coletor aberto (sink/source)) (RUN; programável) 1 x saída digital (PTO Saída de Pulso de Trem) |
| Entradas analógicas | 1 x entrada analógica (0-5Vdc / 0-10Vdc) 1 x entrada analógica (0-5Vdc / 0-10Vdc / 4-20mA) |
| Grau de proteção | IP20 |
| Potência aparente nominal (S) | 3.8kVA |
| Tipo de aplicação | Ventoinha, Bomba, Ar condicionado |
| Código de pedido / SKU do fabricante | FR-F740PJ-2.2K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF740PJ22K |
| Em conformidade com a(s) norma(s) | UL, cUL, CE, RoHS |
Documentos
Este equipamento é compatível com sistemas que utilizam o protocolo Modbus RTU. O modelo FR-F740PJ-2.2K é o código de fabricante equivalente a FRF740PJ22K. Para mais informações ou para discutir suas necessidades, entre em contato conosco. Entre em contato
