Visão geral

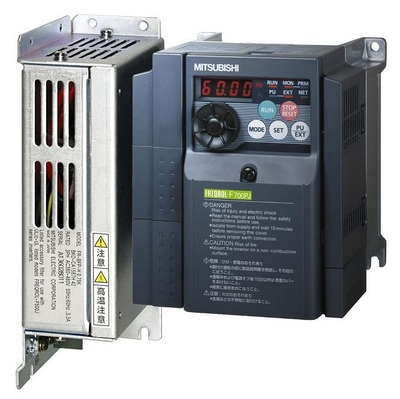

O Inversor de Frequência Mitsubishi Electric, modelo FR-F720SPJ-1.5K-HF, pertence à série FREQROL FR-F700PJ. Ele é projetado para controle de velocidade variável em aplicações trifásicas, operando com uma tensão de entrada de 200Vac a 240Vac.
Este equipamento oferece uma potência nominal de 1.5kW (ou 2HP) e permite o ajuste da frequência de saída entre 0.2Hz e 400Hz. Sua capacidade de comunicação via Modbus RTU facilita a integração em sistemas de automação e supervisão.
A unidade possui proteção integrada para Motor IPM (Módulo de Potência Inteligente) e classificação de proteção IP20, garantindo segurança e confiabilidade em ambientes industriais controlados.
Principais recursos
- Controle de velocidade de frequência variável (VSD/VFD)
- Proteção customizada para Motor IPM
- Comunicação Modbus RTU
- Controle PWM de alta frequência portadora
- Controle de excitação otimizado
- Controle de vetor de fluxo magnético de uso geral
- Configuração de frequência máxima/mínima
- Operação de salto de frequência
- Seleção de entrada de relé térmico externo
- Reinício automático após falha de energia instantânea
- Prevenção de rotação no sentido reverso
- Função secundária
- Operação multi-velocidade
- Controle PID
- Operação de link com computador (RS-485)
- Ajuste automático offline
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor / Drive de Velocidade/Frequência Variável (VSD/VFD) |
| Série / Nome da família do produto | Série FREQROL FR-F700PJ |
| Frequência de rede (saída) | 0.2-400 Hz |
| Projeto | Proteção customizada para IPM, Resfriamento por ar forçado |
| Tensão de alimentação (AC) | 200Vac-240Vac (220Vac / 230Vac) |
| Tipo de rede | Trifásico/3P |
| Potência ativa nominal (kW) | 1.5kW |
| Potência nominal (HP) | 2HP |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF) 1 x entrada digital (fonte/dreno) (STR) 1 x entrada digital (fonte/dreno) (RH) 1 x entrada digital (fonte/dreno) (RM) 1 x entrada digital (fonte/dreno) (AU) |
| Saídas digitais | 1 x saída digital (SPDT (contato simples bipolar de duas tomadas A/B/C) (programável)) 1 x saída digital (transistor de coletor aberto (dreno/fonte)) (RUN; programável) 1 x saída digital (Saída de Pulso de Trem – PTO) |
| Entradas analógicas | 1 x entrada analógica (0-5Vdc / 0-10Vdc) 1 x entrada analógica (0-5Vdc / 0-10Vdc / 4-20mA) |
| Grau de proteção | IP20 |
| Tipo de aplicação | Ventilador, Bomba, Ar condicionado |
| Código de pedido / SKU do fabricante | FR-F720SPJ-1.5K-HF |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF720SPJ15KHF |
| Em conformidade com padrão(ões) | UL cUL CE RoHS |
Documentos
Este produto é equivalente ao modelo FRF720SPJ15KHF.
Entre em contato para mais informações sobre este ou outros produtos.
