Visão geral

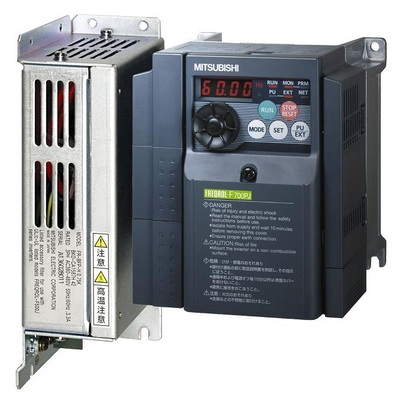

O Inversor de Frequência Mitsubishi Electric FR-F740PJ-3.7K, pertencente à série FREQROL FR-F700PJ, é um dispositivo de Controle de Velocidade/Frequência Variável (VSD/VFD). Projetado para operação em redes trifásicas com tensão de 380V a 480V, este inversor entrega uma potência nominal de 3.7kW (5HP) e uma corrente nominal de 8.1A. Ele é capaz de operar em uma faixa de frequência de saída de 0.2 a 400Hz, oferecendo grande flexibilidade para diversas aplicações industriais.
Este modelo se destaca pela sua capacidade de comunicação através do protocolo Modbus RTU, permitindo uma integração eficiente em sistemas de automação e supervisão. O inversor possui um grau de proteção IP20, sendo adequado para instalação em ambientes controlados onde a proteção contra poeira e contato direto é garantida. A Mitsubishi Electric, fabricante deste equipamento, assegura qualidade e durabilidade em suas soluções de automação industrial.
O FR-F740PJ-3.7K oferece diversas funções avançadas, como controle PWM de alta frequência, controle de fluxo magnético geral, controle de motor IPM e funções de proteção abrangentes, como sobrecorrente, sobretensão e proteção térmica. Sua construção com resfriamento a ar forçado garante a dissipação de calor adequada durante a operação contínua.
Principais recursos
- Controle de Velocidade/Frequência Variável (VSD/VFD) / Inversor
- Controle PWM de alta frequência (controle V/F)
- Controle de fluxo magnético geral
- Controle de motor IPM
- Configuração de frequência máxima/mínima
- Operação de salto de frequência
- Seleção de entrada de relé térmico externo
- Operação de reinício automático após falha de energia instantânea
- Prevenção de rotação direta/reversa
- Configuração remota
- Função secundária
- Operação multi-velocidade
- Evitação de regeneração
- Compensação de escorregamento
- Seleção do modo de operação
- Função de auto-ajuste offline
- Controle PID
- Operação de link com computador (RS-485)
- Controle de excitação otimizado
- Parada por falha de energia
- Suavização de velocidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Velocidade/Frequência Variável (VSD/VFD) |
| Série / nome da família do produto | Série FREQROL FR-F700PJ |
| Frequência da rede (saída) | 0.2-400 Hz |
| Projeto | Resfriamento a ar forçado |
| Tensão de alimentação (CA) | 380Vca-480Vca (400Vca / 415Vca / 440Vca) |
| Tipo de rede | Trifásico/3P |
| Corrente nominal | 8.1A (120% In por 60s / 150% In por 0.5s de corrente de sobrecarga (característica inversa)) |
| Potência ativa nominal (kW) | 3.7kW |
| Potência nominal (HP) | 5HP |
| Funções de proteção | Sobrecarga durante aceleração, velocidade constante, desaceleração; Sobretensão durante aceleração, velocidade constante, desaceleração; Operação térmica do inversor; Operação térmica do motor; Superaquecimento do dissipador de calor; Curto-circuito na saída; Perda de fase na saída; Erro de parâmetro; Desconexão da PU; Falha da CPU; Alarme do transistor de freio; Superaquecimento da resistência de inrush; Erro de entrada analógica; Prevenção de stall; Perda de fase de entrada (não disponível em status inicial); Sobrecarga com falha de terra (aterramento) no lado da saída no início; Excesso de contagem de tentativas; Falha de sinal PID; Valor de corrente de saída excedido |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF) 1 x entrada digital (fonte/dreno) (STR) 1 x entrada digital (fonte/dreno) (RH) 1 x entrada digital (fonte/dreno) (RM) 1 x entrada digital (fonte/dreno) (AU) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw) A/B/C) (programável) 1 x saída digital (transistor de coletor aberto dreno/fonte) (RUN; programável) 1 x saída digital (PTO Pulse Train Output) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc) 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Grau de proteção | IP20 |
| Potência aparente nominal (S) | 6.2kVA |
| Tipo de aplicação | Ventilador, Bomba, Ar condicionado |
| Código de pedido / SKU do fabricante | FR-F740PJ-3.7K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRF740PJ37K |
| Em conformidade com as normas | UL, cUL, CE, RoHS |
