Visão geral

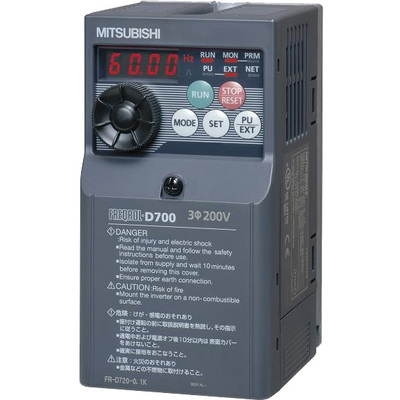

O Inversor de Frequência Mitsubishi Electric, parte da série FREQROL FR-D700, é um dispositivo de velocidade/frequência variável (VSD/VFD) equipado com a tecnologia micro NexRev. Ele foi desenvolvido para fornecer controle preciso sobre a velocidade de motores elétricos em aplicações industriais.
Este inversor opera com uma tensão de alimentação trifásica de 380 a 480VCA, apresentando uma potência nominal de 7.5kW (10HP) e corrente nominal de 16A. A capacidade de frequência de saída varia de 0.2Hz a 400Hz, permitindo flexibilidade para diversas necessidades de operação. A capacidade de comunicação Modbus RTU integrada facilita a integração e o monitoramento em sistemas de controle industrial.
Com um grau de proteção IP20, o dispositivo é adequado para instalação em ambientes onde a proteção contra contato direto e corpos sólidos maiores que 12.5mm é suficiente. As tensões nominais de entrada suportadas incluem 400VCA, 415VCA e 440VCA, garantindo compatibilidade com diferentes redes elétricas.
Principais recursos
- Controle Soft-PWM e PWM com alta frequência de portadora
- Configuração de frequência máxima/mínima
- Operação de salto de frequência
- Seleção de entrada de relé térmico externo
- Reinicialização automática após falha de energia instantânea
- Prevenção de rotação direta/reversa
- Configuração remota
- Função secundária e operação multi-velocidade
- Evitação de regeneração e compensação de escorregamento
- Seleção do modo de operação e função de ajuste automático offline
- Controle PID e operação via link de computador (RS-485)
- Controle de excitação ótimo e parada por falha de energia
- Suavização de velocidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Velocidade/Frequência Variável (VSD/VFD) |
| Série / nome da família do produto | Série FREQROL FR-D700 |
| Frequência de rede (saída) | 0.2-400 Hz |
| Projeto | micro NexRev; Resfriamento forçado a ar |
| Tensão de alimentação (CA) | 380Vac-480Vac (400Vac / 415Vac / 440Vac) |
| Tipo de rede | Trifásico/3P |
| Corrente nominal | 16A; corrente de sobrecarga de 150% In por 60s / 200% In por 0.5s (característica de tempo inverso) |
| Potência ativa nominal (kW) | 7.5kW |
| Potência nominal (HP) | 10HP |
| Funções de proteção | Sobrecarga de corrente durante aceleração, velocidade constante, desaceleração; Sobretensão durante aceleração, velocidade constante, desaceleração; Operação térmica do inversor; Operação térmica do motor; Superaquecimento do dissipador de calor; Curto-circuito na saída; Erro de parâmetro; Desconexão PU; Falha da CPU; Alarme do transistor de freio; Superaquecimento da resistência de entrada; Erro de entrada analógica; Operação de prevenção de stall; Falha do circuito de segurança; Perda de fase na saída; Falha de terra (aterramento) na saída; Sobrecarga de corrente no início; Operação do relé térmico externo; Operação do termistor PTC; Excesso de contagem de tentativas; Valor de detecção de corrente de saída excedido; Perda de fase na entrada |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF); 1 x entrada digital (fonte/dreno) (STR); 1 x entrada digital (fonte/dreno) (RH); 1 x entrada digital (fonte/dreno) (RM); 1 x entrada digital (fonte/dreno) (RL); 1 x entrada digital (canal de parada segura SS1 canal 1); 1 x entrada digital (canal de parada segura SS1 canal 2) |
| Saídas digitais | 1 x saída digital (contato SPDT (A/B/C) programável); 1 x saída digital (transistor de coletor aberto programável); 1 x saída digital (PTO Saída de Pulso de Trem para indicador); 1 x saída digital (programável) (SO – Saída de Monitor de Segurança) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc); 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Grau de proteção | IP20 |
| Potência aparente nominal (S) | 12.2kVA |
| Tipo de aplicação | Transferência; Elevadores; Máquinas de embalagem; Máquinas-ferramenta; Ar condicionado; Ventiladores; Bombas |
| Código de pedido / SKU do fabricante | FR-D740-160-NXR |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRD740160NXR |
| Em conformidade com as normas | EN ISO 13849-1 Categoria 3; EN62061; IEC61508 SIL2 PLd |
Documentos
Este equipamento possui conformidade com as normas EN ISO 13849-1 Categoria 3, EN62061 e IEC61508 SIL2 PLd. É equivalente ao código FRD740160NXR. Para mais informações ou para discutir suas necessidades, entre em contato conosco. Fale conosco.
