Visão geral

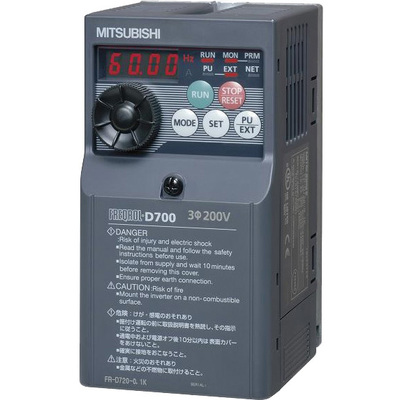

O Inversor de Frequência FR-D720-070-N12 da Mitsubishi Electric, pertencente à série FREQROL FR-D700, é um Dispositivo de Velocidade Variável (VSD/VFD) projetado para controle preciso de velocidade de motores elétricos. Com firmware específico, este equipamento opera em tensões de entrada de 200Vac a 240Vac trifásicas (3P).
Este modelo entrega uma potência nominal de 1.5kW (equivalente a 2HP) e corrente nominal de 7A, com capacidade de frequência de saída que varia de 0.2Hz a 400Hz. Sua funcionalidade é aprimorada pela capacidade de comunicação via protocolo Modbus RTU, permitindo integração facilitada em sistemas de automação industrial. Com grau de proteção IP20, é adequado para ambientes onde proteção contra corpos estranhos sólidos maiores que 12.5mm é suficiente.
Principais recursos
- Controle por PWM de Suavização de Pulso (Soft-PWM)
- Alta frequência portadora de PWM
- Configuração de frequência máxima/mínima
- Operação de salto de frequência
- Seleção de entrada de relé térmico externo
- Reinício automático após falha momentânea de energia
- Prevenção de rotação reversa
- Configuração remota
- Função secundária e operação de múltiplas velocidades
- Evitação de regeneração
- Compensação de escorregamento
- Seleção do modo de operação
- Função de auto-ajuste (tuning) offline
- Controle PID
- Operação via link com computador (RS-485)
- Controle de excitação otimizado
- Parada por falha de energia
- Suavização de velocidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor / Dispositivo de Velocidade/Frequência Variável (VSD/VFD) |
| Série / nome da família do produto | Série FREQROL FR-D700 |
| Frequência de rede (saída) | 0.2-400 Hz |
| Projeto | Firmware específico, Resfriamento por ar forçado |
| Tensão de alimentação (AC) | 200Vac-240Vac (220Vac / 230Vac) |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 7A (Corrente de sobrecarga 150% In por 60s / 200% In por 0.5s com característica de tempo inverso) |
| Potência ativa nominal (kW) | 1.5kW |
| Potência nominal (HP) | 2HP |
| Funções de proteção | Sobrecarga durante aceleração, Sobrecarga em velocidade constante, Sobrecarga durante desaceleração, Sobretensão durante aceleração, Sobretensão em velocidade constante, Sobretensão durante desaceleração, Operação térmica de proteção do inversor, Proteção térmica do motor, Superaquecimento do dissipador, Curto-circuito na saída, Erro de parâmetro, Desconexão da PU, Falha da CPU, Alarme do transistor de freio, Superaquecimento da resistência de inrush, Erro de entrada analógica, Operação de prevenção de stall, Falha do circuito de segurança, Perda de fase de saída, Falha de aterramento do lado de saída, Sobrecorrente na partida, Operação do relé térmico externo, Operação do termistor PTC, Excesso de contagem de tentativas, Valor de detecção de corrente de saída excedido, Perda de fase de entrada |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF), 1 x entrada digital (fonte/dreno) (STR), 1 x entrada digital (fonte/dreno) (RH), 1 x entrada digital (fonte/dreno) (RM), 1 x entrada digital (fonte/dreno) (RL), 1 x entrada digital (canal de parada segura SS1 canal 1), 1 x entrada digital (canal de parada segura SS1 canal 2) |
| Saídas digitais | 1 x saída digital (contato SPDT (Unipolar Dupla Throw A/B/C) (programável)), 1 x saída digital (transistor de coletor aberto) (programável), 1 x saída digital (PTO – Saída de Pulso para indicador), 1 x saída digital (programável) (SO – Saída de Monitoramento de Segurança) |
| Entradas analógicas | 1 x entrada analógica (0-5Vdc / 0-10Vdc), 1 x entrada analógica (0-5Vdc / 0-10Vdc / 4-20mA) |
| Grau de proteção | IP20 |
| Potência aparente nominal (S) | 2.8kVA |
| Tipo de aplicação | Transporte, Elevadores, Máquinas-ferramenta, Ar condicionado, Ventiladores, Bombas |
| Código de pedido / SKU do fabricante | FR-D720-070-N12 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRD720070N12 |
| Em conformidade com normas | EN ISO 13849-1 Categoria 3, EN62061, IEC61508 SIL2 PLd |
Documentos
Este inversor é fabricado pela Mitsubishi Electric. Para informações adicionais ou suporte, entre em contato conosco.
