Visão geral

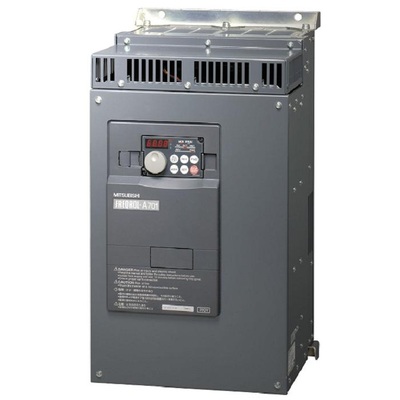

Este equipamento é um inversor de frequência da série FREQROL FR-A701 da Mitsubishi Electric, projetado para controle de velocidade variável. Ele opera com entrada trifásica de 380 a 480 Vac e fornece uma saída de 37 kW (50 HP) com corrente nominal de 37A.
O inversor oferece capacidade de comunicação via Modbus RTU, permitindo a integração em sistemas de automação. Com uma faixa de frequência de saída de 0.2 a 400 Hz e recursos como controle Soft-PWM, ajuste de frequência máxima/mínima e função de salto de frequência, o FR-A741-37K é versátil para diversas aplicações industriais.
Conta com frenagem regenerativa e proteção contra diversas falhas, como sobrecorrente, sobretensão e sobreaquecimento do dissipador, garantindo a segurança e a confiabilidade operacional. Sua construção com refrigeração a ar forçada e grau de proteção IP00 é adequada para montagem em painéis elétricos.
Principais recursos
- Controle de Velocidade Variável (VSD/VFD)
- Frenagem Regenerativa
- Comunicação Modbus RTU (RS-485)
- Controle PWM Soft e com alta frequência
- Funções Múltiplas de Velocidade
- Partida e Parada Automática
- Proteção contra Sobrecarga e Falhas
- Autotuning Online e Offline
- Controle PID Integrado
- Refrigeração a Ar Forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Frequência Variável (VSD/VFD) |
| Série/Família do produto | FREQROL FR-A701 series |
| Frequência da rede (entrada) | 50/60 Hz |
| Frequência de saída | 0.2-400 Hz |
| Design | Frenagem regenerativa; Refrigeração a ar forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (400Vac / 415Vac / 440Vac) |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 37A (com classificações de sobrecarga para diferentes regimes: Normal, Super leve, Leve, Pesado) |
| Potência ativa nominal (kW) | 37kW |
| Potência nominal (HP) | 50HP |
| Funções de proteção | Múltiplas (incluindo sobrecorrente, sobretensão, subtensão, sobreaquecimento do dissipador, falha de terra, perda de fase, etc.) |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 11 x digitais (selecionáveis fonte/sink) |
| Saídas digitais | 8 x digitais (incluindo relé SPDT e transistor coletor aberto) |
| Entradas analógicas | 3 x analógicas (0-5Vdc / 0-10Vdc / 0-20mA / 4-20mA) |
| Saídas analógicas | 1 x analógica (0-10Vdc) |
| Grau de proteção | IP00 |
| Número da Tarifa Aduaneira (NCM) | 85044090 |
| Tipo de aplicação | Elevador |
| Código de pedido / SKU do fabricante | FR-A741-37K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRA74137K |
| Conforme norma(s) | UL cUL CE |
Documentos
Este modelo é um equivalente ao FRA74137K.
Entre em contato conosco para mais informações.
