Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Velocidade/Frequência Variável (VSD/VFD) |
| Série do produto / Nome da família | Série FREQROL FR-A701 |
| Frequência da rede (entrada) | 50/60 Hz |
| Frequência (saída) | 0.2-400 Hz |
| Funções | Inversor de Velocidade/Frequência Variável (VSD/VFD) Controle Soft-PWM Controle PWM de alta frequência Configuração de frequência máxima/mínima Operação de salto de frequência Seleção de entrada de relé térmico externo Operação reversível de polaridade Operação de reinício automático após falha de energia instantânea Operação de bypass eletrônico Prevenção de rotação para frente/reversa Sequência de freio Função secundária Terceira função Operação multivelocidade Continuação da operação original em falha de energia instantânea Controle de parada em contato Controle de frequência em alta velocidade de torque de carga Controle Droop Evitação de regeneração Compensação de escorregamento Seleção do modo de operação Função de auto-tuning offline Função de auto-tuning online Controle PID Operação de link com computador (RS-485) Pré-excitação Filtro de notch Sintonização de ganho fácil Alimentação de velocidade direta |
| Projeto | Frenagem regenerativa Resfriamento a ar forçado |
| Tensão de alimentação (AC) | 380Vca-480Vca (400Vca / 415Vca / 440Vca) |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 22A |
| Corrente de sobrecarga (150% In por 60s / 200% In por 3s) | (características inversamente proporcionais ao tempo; Serviço normal; temperatura ambiente do ar de 50°C) |
| Corrente de sobrecarga (110% In por 60s / 120% In por 3s) | (características inversamente proporcionais ao tempo; Serviço super leve; temperatura ambiente do ar de 40°C) |
| Corrente de sobrecarga (120% In por 60s / 150% In por 3s) | (características inversamente proporcionais ao tempo; Serviço leve; temperatura ambiente do ar de 50°C) |
| Corrente de sobrecarga (200% In por 60s / 250% In por 3s) | (características inversamente proporcionais ao tempo; Serviço pesado; temperatura ambiente do ar de 50°C) |
| Potência ativa nominal (kW) | 22kW |
| Potência nominal (HP) | 30HP |
| Funções de proteção | Sobrecarga durante aceleração Sobrecarga durante velocidade constante Sobrecarga durante desaceleração Sobretensão durante aceleração Sobretensão durante velocidade constante Sobretensão durante desaceleração Operação térmica de proteção do inversor Operação térmica de proteção do motor Superaquecimento do dissipador de calor Ocorrência de falha de energia instantânea Subtensão Sobrecarga do motor Falha de terra (aterramento) no lado de saída Sobrecarga de curto-circuito na saída Superaquecimento do elemento do circuito principal Perda de fase na saída Falha de opção Erro de parâmetro Curto-circuito na fonte de alimentação do painel de operação Curto-circuito na saída de alimentação de 24Vcc Falha no circuito de limitação de corrente de irrupção Falha de comunicação (inversor) Falha USB Falha de entrada analógica Sobrecarga do conversor de regeneração Falha do circuito do conversor de regeneração Proteção térmica do transistor do conversor de regeneração Falha do circuito interno Falha da fonte de alimentação Perda de fase de entrada (não disponível em status inicial) Operação de relé térmico externo Operação de termistor PTC Excesso da contagem de tentativas de retentativa Excesso do valor de detecção de corrente de saída Falha de desaceleração de rotação oposta Falha na sequência de freio |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/sumidouro) (STF) 1 x entrada digital (fonte/sumidouro) (STR) 1 x entrada digital (fonte/sumidouro) (STOP) 1 x entrada digital (fonte/sumidouro) (RH) 1 x entrada digital (fonte/sumidouro) (RM) 1 x entrada digital (fonte/sumidouro) (RL) 1 x entrada digital (fonte/sumidouro) (JOG) 1 x entrada digital (fonte/sumidouro) (RT) 1 x entrada digital (fonte/sumidouro) (MRS) 1 x entrada digital (fonte/sumidouro) (RES) 1 x entrada digital (fonte/sumidouro) (AU) 1 x entrada digital (fonte/sumidouro) (CS) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw A1/B1/C1) (programável) 1 x saída digital (contato SPDT Single Pole Double Throw A2/B2/C2) (programável) 1 x saída digital (transistor de coletor aberto sumidouro/fonte) (RUN; programável) 1 x saída digital (transistor de coletor aberto sumidouro/fonte) (SU; programável) 1 x saída digital (transistor de coletor aberto sumidouro/fonte) (IPF; programável) 1 x saída digital (transistor de coletor aberto sumidouro/fonte) (OL; programável) 1 x saída digital (transistor de coletor aberto sumidouro/fonte) (FU; programável) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc / 0-20mA) 1 x entrada analógica (0-5Vcc / 0-10Vcc) 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vcc) |
| Grau de proteção | IP00 |
| Número da Tarifa Aduaneira | 85044090 |
| Tipo de aplicação | Elevador |

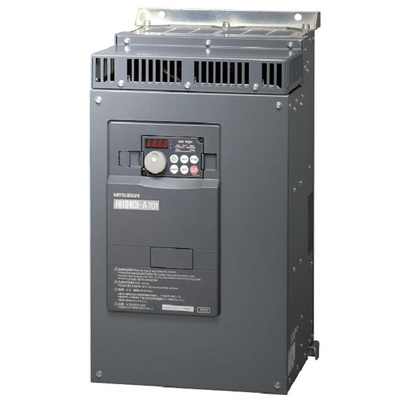

| Código de pedido / SKU do fabricante | FR-A741-22K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRA74122K |
| Em conformidade com padrão(ões) | UL cUL CE |
—SEPARATOR—
Documentos
Este produto é equivalente ao modelo FRA74122K e está em conformidade com os padrões UL, cUL e CE.
