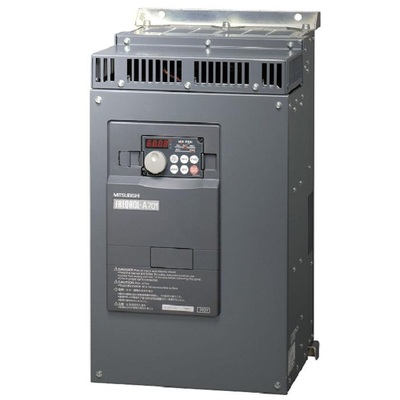

Inversor de Frequência Mitsubishi Electric FR-A721-15K 15kW Inversor de Frequência Mitsubishi Electric FR-A721-15K 15kW 220V 3P com comunicação Modbus RTU e freio regenerativo.
Visão geral
O Inversor de Frequência Mitsubishi Electric FR-A721-15K, pertencente à série FREQROL FR-A701, é uma solução avançada para controle de velocidade e frequência em aplicações industriais. Projetado para operar com tensão de entrada de 200V a 240V trifásica, este equipamento oferece uma potência nominal de 15kW (equivalente a 20HP) e uma corrente nominal de 61A.
Este modelo se destaca pela capacidade de comunicação via protocolo Modbus RTU, permitindo a integração em sistemas de automação mais complexos. Além disso, conta com freio regenerativo integrado, o que otimiza o consumo de energia e proporciona um controle mais preciso em operações de frenagem.
Principais recursos
- Controle de Velocidade/Frequência Variável (VSD/VFD) / Inversor
- Freio regenerativo
- Comunicação Modbus RTU
- Tensão de alimentação trifásica 200Vac-240Vac
- Potência de 15kW / 20HP
- Corrente nominal de 61A
- Proteções abrangentes contra sobrecorrente, sobretensão, subtensão, falha de aterramento, entre outras.
- Modos de controle variados como PWM Soft, PWM de alta frequência de portadora, controle de torque em alta velocidade, entre outros.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Frequência (VSD/VFD) |
| Série / nome da família do produto | FREQROL FR-A701 series |
| Frequência da rede (entrada) / Frequência de saída | (Entrada de alimentação) 50/60 Hz (saída) 0.2-400 Hz |
| Projeto | Freio regenerativo, Resfriamento por ar forçado |
| Tensão de alimentação (CA) | 200Vac-240Vac (220Vac / 230Vac) |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 61A 150% In para 60s / 200% In para 3s corrente de sobrecarga (características inversas; regime normal; temperatura ambiente de 50°C) 110% In para 60s / 120% In para 3s corrente de sobrecarga (características inversas; regime super leve; temperatura ambiente de 40°C) 120% In para 60s / 150% In para 3s corrente de sobrecarga (características inversas; regime leve; temperatura ambiente de 50°C) 200% In para 60s / 250% In para 3s corrente de sobrecarga (características inversas; regime pesado; temperatura ambiente de 50°C) |
| Potência ativa nominal (kW) | 15kW |
| Potência nominal (HP) | 20HP |
| Funções de proteção | Sobrecarga durante aceleração, Sobrecarga durante velocidade constante, Sobrecarga durante desaceleração, Sobretensão durante aceleração, Sobretensão durante velocidade constante, Sobretensão durante desaceleração, Operação térmica de proteção do inversor, Proteção térmica do motor, Superaquecimento do dissipador de calor, Ocorrência de falha de energia instantânea, Subtensão, Sobrecarga do motor, Falha de aterramento no lado de saída (falha de terra), Sobrecorrente, Superaquecimento do elemento do circuito principal, Perda de fase de saída, Falha de opção, Erro de parâmetro, Desconexão da PU, Falha da CPU, Curto-circuito na fonte de alimentação do painel de operação, Falha no circuito de limitação de corrente de irrupção, Falha de comunicação (inversor), Falha USB, Falha de entrada analógica, Sobrecarga do conversor de regeneração, Falha do circuito do conversor de regeneração, Proteção térmica do transistor do conversor de regeneração, Falha do circuito interno, Falha de alimentação, Perda de fase de entrada (não disponível no status inicial), Operação do relé térmico externo, Operação do termistor PTC, Excesso da contagem de tentativas, Excesso do valor de detecção de corrente de saída, Falha de desaceleração de rotação oposta, Falha da sequência de freio. |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/dreno) (STF) 1 x entrada digital (fonte/dreno) (STR) 1 x entrada digital (fonte/dreno) (STOP) 1 x entrada digital (fonte/dreno) (RH) 1 x entrada digital (fonte/dreno) (RM) 1 x entrada digital (fonte/dreno) (RL) 1 x entrada digital (fonte/dreno) (JOG) 1 x entrada digital (fonte/dreno) (RT) 1 x entrada digital (fonte/dreno) (MRS) 1 x entrada digital (fonte/dreno) (RES) 1 x entrada digital (fonte/dreno) (AU) 1 x entrada digital (fonte/dreno) (CS) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw A1/B1/C1) (programável) 1 x saída digital (contato SPDT Single Pole Double Throw A2/B2/C2) (programável) 1 x saída digital (transistor de coletor aberto dreno/fonte) (RUN; programável) 1 x saída digital (transistor de coletor aberto dreno/fonte) (SU; programável) 1 x saída digital (transistor de coletor aberto dreno/fonte) (IPF; programável) 1 x saída digital (transistor de coletor aberto dreno/fonte) (OL; programável) 1 x saída digital (transistor de coletor aberto dreno/fonte) (FU; programável) |
| Entradas analógicas | 1 x entrada analógica (0-5Vdc / 0-10Vdc / 0-20mA) 1 x entrada analógica (0-5Vdc / 0-10Vdc) 1 x entrada analógica (0-5Vdc / 0-10Vdc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (0-10Vdc) |
| Grau de proteção | IP00 |
| Tipo de aplicação | Elevador |
| Código de pedido / SKU do fabricante | FR-A721-15K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRA72115K |
| Em conformidade com normas | UL cUL CE |
Documentos
Este produto é equivalente ao modelo FRA72115K.
Para mais informações sobre este produto, entre em contato conosco.
