Visão geral

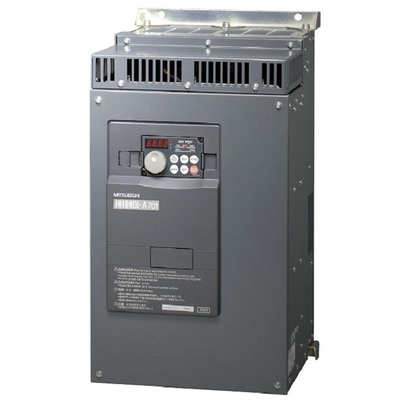

O Inversor de Frequência Mitsubishi Electric FR-A770-79-560K é um dispositivo de Controle de Velocidade/Frequência Variável (VSD/VFD) da série FREQROL FR-A700. Ele opera com uma tensão de entrada trifásica de 690V e é capaz de fornecer uma potência nominal de 700HP, com uma corrente nominal de 1094A. A faixa de frequência de saída é de 0.2 a 400Hz, oferecendo flexibilidade para diversas aplicações.
Este modelo foi projetado com foco em desempenho e eficiência, utilizando controle Soft-PWM e controle PWM de alta frequência de portadora. Seu sistema de refrigeração é a ar forçado, assegurando a dissipação térmica adequada para operação contínua. O grau de proteção é IP00, indicando que ele deve ser instalado em um gabinete protegido.
Principais recursos
- Controle de Velocidade/Frequência Variável (VSD/VFD) / Inversor
- Controle Soft-PWM
- Controle PWM de alta frequência de portadora
- Refrigeração a ar forçado
- Entradas e saídas digitais e analógicas configuráveis
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Frequência Variável (VSD/VFD) |
| Série / nome da família do produto | FREQROL FR-A700 series |
| Frequência da rede (entrada) / (saída) | 50/60 Hz / 0.2-400 Hz |
| Tensão de alimentação (CA) | 690Vac |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 1094A |
| Potência nominal (HP) | 700HP |
| Entradas digitais | 11 entradas (STF, STR, STOP, RH, RM, RL, JOG, RT, MRS, RES, AU, CS) |
| Saídas digitais | 5 saídas (SPDT, SPDT, RUN, SU, IPF, OL, FU) |
| Entradas analógicas | 3 entradas (0-5Vcc / 0-10Vcc / 0-20mA; 0-5Vcc / 0-10Vcc; 0-5Vcc / 0-10Vcc / 4-20mA) |
| Saídas analógicas | 1 saída (0-10Vcc) |
| Grau de proteção | IP00 |
| Tipo de aplicação | Ventilador Bomba |
| Código de pedido / SKU do fabricante | FR-A770-79-560K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRA77079560K |
Documentos
Este equipamento é um componente da linha FREQROL FR-A700 da Mitsubishi Electric. Para informações sobre compatibilidade ou substituições, consulte a documentação técnica oficial. Entre em contato para mais informações sobre este produto. https://mokka-sensors.com.br/#contato
