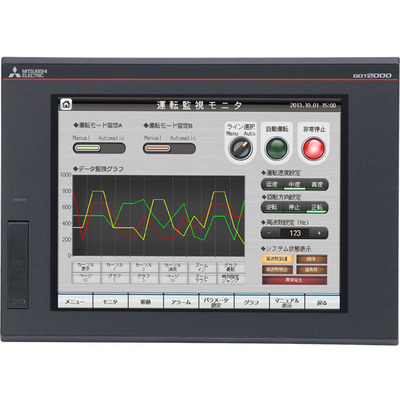

Interface Homem-Máquina Mitsubishi Electric 8.4″ IHM Mitsubishi Electric GT2708-STBD-040, tela touchscreen 8.4″ SVGA, 24Vdc, Ethernet, IP67. Qualidade e confiabilidade. ## Visão geral O Terminal Programável Gráfico Avançado (IHM) touchscreen da Mitsubishi Electric, modelo GT2708-STBD-040, pertence à série GOT2000 e oferece uma interface intuitiva para controle e monitoramento de sistemas industriais. Este modelo possui uma tela de 8.4 polegadas com resolução SVGA (800×600 pixels) e exibe 65.536 cores, utilizando tecnologia TFT com retroiluminação LED e digitalizador de filme resistivo analógico. Projetado para integração em painéis, este terminal não possui interface de expansão, mas conta com diversas opções de conectividade. Inclui portas USB (Tipo A para host e Mini-B para dispositivo), um conector D-Sub de 9 pinos para RS-232 e outro de 9 pinos fêmea para RS-422/RS-485, além de porta Ethernet (RJ45) para comunicação em rede. Com capacidade de memória interna de 57 MB (ROM) e 128 MB (RAM), o GT2708-STBD-040 é alimentado por uma tensão de 24Vcc e apresenta um grau de proteção IP67, garantindo robustez contra poeira e imersão em água. É uma solução confiável para diversas aplicações na automação industrial. ### Principais recursos * Tela touchscreen de 8.4 polegadas * Resolução SVGA (800×600 pixels) * 65.536 cores (TFT com retroiluminação LED) * Digitalizador de filme resistivo analógico * Sem interface de expansão * Memória interna: 57 MB (ROM) / 128 MB (RAM) * Conectividade: 2x USB-A (host), 1x USB Mini-B (dispositivo), RS-232, RS-422/RS-485, Ethernet * Alimentação: 24Vcc * Grau de proteção: IP67 * Montagem em painel (flush mounting) * Slot para cartão SD ### Especificações | Parâmetro | Valor | | :———————————- | :——————————————————————————————————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | IHM / Unidade de display | | Série / Nome da família do produto | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT2000 | | Nome da sub-linha | GOT2000 – Série GT27 | | Funções | Terminal Programável Gráfico Avançado (GOT / PT) IHM touchscreen | | Design | Versão sem interface de expansão | | Tensão de alimentação (CC) | 24Vcc | | Display | Tela colorida TFT de 8.4″ 800×600 pixels (SVGA) com 65536 (65k) cores e retroiluminação LED / Digitalizador de filme resistivo analógico | | Cor | Moldura preta | | Capacidade de memória | 57MBytes (ROM) 128MBytes (RAM) | | Tipo de conexão | 2 x Conectores USB Tipo A (host) Conector USB mini-B (dispositivo) Conector D-Sub macho de 9 pinos (RS-232) Conector D-Sub fêmea de 9 pinos (RS-422/RS-485) Porta RJ45 (Ethernet) | | Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet | | Modo de montagem | Embutido (Flush) | | Grau de proteção | IP67 | | Dimensões | L241mm x A194mm x P52mm L9.49″ x A7.64″ x P2.05″ | | Altura do recorte da porta | 176 mm / 6.93″ | | Largura do recorte da porta | 227 mm / 8.94″ | | Temperatura do ar ambiente para operação | 0°C…+55 °C / +32°F…+131°F | | Temperatura do ar ambiente para armazenamento | -20°C…+60 °C / -4°F…+140°F | | Umidade | 10% a 90% (sem condensação) | | Consumo de energia | 13 W | | Conteúdo | Bateria de Lítio GT11-50BAT | | Código de pedido / SKU do fabricante | GT2708-STBD-040 | | Status do produto do fabricante | Comercializado | | Equivalente a | GT2708STBD040 | | Em conformidade com as normas | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 | | Durabilidade elétrica | 60.000 horas | | Benefícios | Funções multimídia / Vídeo / Gestos e multitoque | | Tipo de armazenamento | Slot para cartão SD | ### Documentos * [Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMDkvNTAvMDMvMjBmODQxYWQtNDE3Ny00OGE0LWEzZGEtNjM5Y2I5MzUyODE1L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBHT1QyMDAwJTIwSE1JcyUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=2e3ec878d47318ea) * [Mitsubishi Electric – FA product – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMDkvMzAvNDMvMGU0NjAwMjctZjNlNi00Zjg4LTg0MjEtNGQ1ODQ3ZTQ5YmM0L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBGQSUyMHByb2R1Y3QlMjAtJTIwQ2F0YWxvZy5wZGYiXV0?sha=b3051e6b11b395d4) * [Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMDkvNTMvMzgvNTJkZWM4NWItYmJiMi00YTgxLWEyMmQtNmUzNDFhNzNjM2I4L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBITUklMjAtJTIwR09UMjAwMCUyMHNlcmllcyUyMGFuZCUyMEdPVCUyMFNpbXBsZSUyMEhNSXMlMjAtJTIwQnJvY2h1cmUucGRmIl1d?sha=996fa46eb23fa296) Para mais informações e suporte técnico, entre em contato conosco. Entre em contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | HMI / Display unit |
| Product series / family name | Industrial automation > HMIs (Human Machine Interfaces) > GOT2000 series |
| Sub-range name | GOT2000 – GT27 series |
| Functions | Advanced Graphic Operation Programmable Terminal (GOT / PT) touchscreen HMI |
| Design | version without extension interface |
| Supply voltage (DC) | 24Vdc |
| Display | 8.4″ 800x600pixels (SVGA) TFT 65536 (65k) color display with LED backlight / Analog resistive film digitizer |
| Color | Black frame |
| Memory capacity | 57MBytes (ROM) 128MBytes (RAM) |
| Connection type | 2 x USB Type A (host) connectors USB mini-B (device) connector 9-pin D-Sub male connector (RS-232) 9-pin D-Sub female connector (RS-422/RS-485) RJ45 port (Ethernet) |
| Communication protocol | RS-232 RS-422 RS-485 Ethernet |
| Mounting mode | Flush |
| Degree of protection | IP67 |
| Dimensions | W241mm x H194mm x D52mm W9.49″ x H7.64″ x D2.05″ |
| Door cut-out height | 6.93″ / 176 mm |
| Door cut-out width | 8.94″ / 227 mm |
| Ambient air temperature for operation | +32°F…+131°F / 0°C…+55 °C |
| Ambient air temperature for storage | -4°F…+140°F / -20°C…+60 °C |
| Humidity | 10% to 90% (non-condensing) |
| Power consumption | 13 W |
| Contents | GT11-50BAT Lithium battery |
| Order code / Manufacturer SKU | GT2708-STBD-040 |
| Manufacturer product status | Commercialized |
| Equivalent to | GT2708STBD040 |
| Compliant with standard(s) | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Electrical durability | 60 000 hours |
| Benefits | multi-touch gesture and multimedia Video / RGB functions |
| Storage type | SD card slot |
