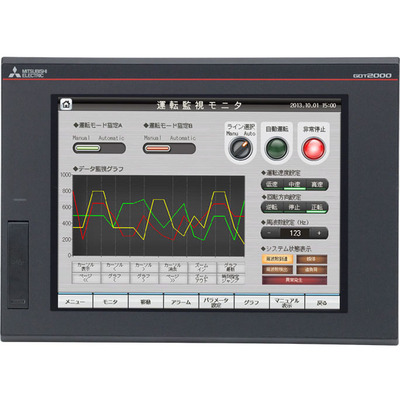

Interface Homem-Máquina Mitsubishi Electric GT2712-STBA-040 Interface Homem-Máquina (IHM) Touchscreen Mitsubishi Electric GT2712-STBA-040, 12.1″, 65k Cores, Ethernet, IP67. Solução robusta para automação industrial.
Visão geral
O Terminal Programável Gráfico Avançado (GOT/PT) com tela sensível ao toque, modelo GT2712-STBA-040 da linha GOT2000 da Mitsubishi Electric, é uma Interface Homem-Máquina (IHM) de alta performance projetada para aplicações industriais exigentes. Possui um display TFT de 12.1 polegadas com resolução SVGA (800×600 pixels) e capacidade de exibir 65.536 cores com retroiluminação LED, proporcionando uma interface visual clara e detalhada para operação e monitoramento.
Esta versão não conta com interface de expansão, mas oferece ampla conectividade através de portas Ethernet, RS-232, RS-422 e RS-485, além de duas portas USB Tipo A (host) e uma porta USB mini-B (dispositivo), garantindo flexibilidade na integração com diversos equipamentos de automação. Sua memória ROM de 57 MBytes e RAM de 128 MBytes são suficientes para a maioria das aplicações, e o slot para cartão SD permite armazenamento adicional.
Com um design robusto e classificação de proteção IP67, o GT2712-STBA-040 é resistente a poeira e água, sendo ideal para instalação em painéis e ambientes industriais adversos. A alimentação pode ser feita através de uma ampla faixa de tensão AC, de 100V a 240V, oferecendo compatibilidade global.
Principais recursos
- Interface Homem-Máquina (IHM) touchscreen
- Display TFT de 12.1″ com 65.536 cores (SVGA) e retroiluminação LED
- Memória ROM de 57 MBytes e RAM de 128 MBytes
- Conectividade: Ethernet, RS-232, RS-422, RS-485, 2x USB Tipo A (host), 1x USB mini-B (dispositivo)
- Slot para cartão SD
- Proteção IP67
- Alimentação: 100Vac-240Vac
- Instalação embutida (Flush mounting)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | IHM / Unidade de exibição |
| Série / nome da família do produto | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | Série GOT2000 – GT27 |
| Funções | Terminal Programável Gráfico Avançado (GOT / PT) IHM com tela sensível ao toque |
| Design | Versão sem interface de expansão |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | Tela TFT de 12.1″ 800×600 pixels (SVGA) 65536 (65k) cores com retroiluminação LED / Digitalizador resistivo analógico de filme |
| Cor | Moldura preta |
| Capacidade de memória | 57MBytes (ROM) 128MBytes (RAM) |
| Tipo de conexão | 2 conectores USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Embutido |
| Grau de proteção | IP67 |
| Dimensões | L316mm x A246mm x P52mm 12.44″ x 9.69″ x 2.05″ |
| Altura do recorte da porta | 8.98″ / 228 mm |
| Largura do recorte da porta | 11.89″ / 302 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 19 W |
| Conteúdo | Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2712-STBA-040 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2712STBA040 |
| Em conformidade com o(s) padrão(ões) | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Benefícios | Funções multitoque com gestos e multimídia / Vídeo / RGB |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
Este produto é equivalente ao GT2712STBA040. As informações de compatibilidade ou substituição não estão explicitamente detalhadas nesta descrição.
