Visão geral

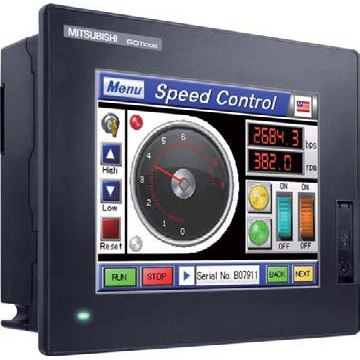

O Terminal Programável de Operação Gráfica (GOT / PT) IHM touchscreen, modelo GT1455-QTBDE-BS da Mitsubishi Electric, faz parte da série GOT1000. Este terminal é projetado para oferecer uma interface clara e eficiente entre operadores e máquinas em ambientes industriais.
Equipado com uma tela LCD TFT de 5.7 polegadas, resolução QVGA (320×240 pixels) e capacidade de exibir 65.536 cores (65k) com retroiluminação LED, o dispositivo proporciona uma visualização detalhada. O painel é um digitalizador resistivo analógico, permitindo o uso com dedos ou caneta stylus.
Sua construção inclui um revestimento protetor e um gabinete na cor preta. As capacidades de comunicação são robustas, com portas USB Tipo A (host) e USB mini-B (dispositivo), conectores D-Sub de 9 pinos para RS-232, RS-422 e RS-485, além de uma porta Ethernet RJ45, facilitando a integração em diversas arquiteturas de rede industrial.
Principais recursos
- Interface Homem-Máquina (IHM) touchscreen
- Tela LCD TFT colorida de 5.7 polegadas, 65k cores
- Resolução QVGA (320×240 pixels)
- Retroiluminação LED
- Digitalizador resistivo analógico
- Memória interna de 9 MBytes (Flash)
- Conectividade USB (host e device)
- Portas de comunicação serial RS-232, RS-422, RS-485
- Porta de comunicação Ethernet RJ45
- Alimentação de 24Vcc
- Proteção contra poeira e água com classificação IP67
- Instalação em painel (flush mounting)
- Revestimento protetor (conformal coating)
- Slot para cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | IHM / Unidade de display |
| Série / Nome da família de produtos | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT1000 |
| Nome da sub-gama | Série GOT1000 – GT14 |
| Funções | Terminal programável de operação gráfica (GOT / PT) IHM touchscreen |
| Tensão de alimentação (CC) | 24Vcc |
| Display | LCD TFT de 5.7″ 320×240 pixels (QVGA) colorido, 65536 (65k) cores com retroiluminação LED / Digitalizador resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 9 MBytes (memória Flash) |
| Tipo de conexão | Conector USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Embutir |
| Grau de proteção | IP67 |
| Dimensões | L164mm x A135mm x P55mm A6.46″ x L5.31″ x P2.17″ |
| Altura de corte para porta | 4.76″ / 121 mm |
| Largura de corte para porta | 6″ / 153 mm |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Resistência química | Revestimento protetor |
| Código de pedido / SKU do fabricante | GT1455-QTBDE-BS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT1455QTBDEBS |
| Em conformidade com normas | CE (EMC) cUL UL KC CE (RoHS) |
| Durabilidade elétrica | 50.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
Este produto é equivalente ao modelo GT1455QTBDEBS.
