Visão geral

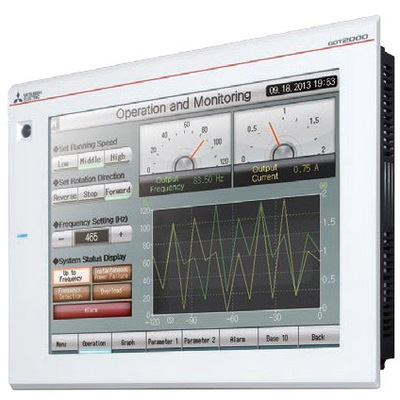

Terminal de Operação Gráfica Programável (GOT / PT) IHM avançado com tela sensível ao toque e unidade CC-Link IE Field integrada. Este equipamento da Mitsubishi Electric, pertencente à série GOT2000 GT27, apresenta um display TFT de 10.4 polegadas com resolução VGA (640×480 pixels) e 65.536 cores, retroiluminado por LED. O digitalizador é do tipo filme resistivo analógico.
O terminal possui estrutura na cor branca e capacidade de memória de 57 MBytes (ROM) e 128 MBytes (RAM). Conta com múltiplos conectores para comunicação, incluindo USB Tipo A (host), USB mini-B (dispositivo), um conector D-Sub de 9 pinos (RS-232) e um conector fêmea D-Sub de 9 pinos (RS-422/RS-485), além de porta RJ45 para Ethernet.
Projetado para montagem em painel, com grau de proteção IP67, o dispositivo oferece capacidades de comunicação RS-232, RS-422, RS-485, Ethernet e CC-Link, sendo compatível com os rigorosos padrões ATEX. Seu design permite a integração em ambientes industriais que exigem alta confiabilidade e segurança.
Principais recursos
- Tela touchscreen de 10.4″ VGA com 65.536 cores e retroiluminação LED
- Unidade CC-Link IE Field integrada
- Conectividade RS-232, RS-422, RS-485, Ethernet e CC-Link
- Memória de 57 MBytes (ROM) e 128 MBytes (RAM)
- Grau de proteção IP67
- Compatibilidade com normas ATEX
- Suporte a múltiplos gestos multitoque, funções multimídia e vídeo
- Slot para cartão SD para armazenamento
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | IHM / Unidade de exibição |
| Série / nome da família do produto | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome do sub-range | Série GOT2000 – GT27 |
| Funções | Terminal de Operação Gráfica Programável (GOT / PT) IHM touchscreen |
| Design | Unidade CC-Link IE Field integrada |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | TFT de 10.4″ 640×480 pixels (VGA) com 65536 (65k) cores e retroiluminação LED / Digitalizador de filme resistivo analógico |
| Cor | Moldura branca |
| Capacidade de memória | 57MBytes (ROM) 128MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutir |
| Grau de proteção | IP67 |
| Dimensões | L303mm x A218mm x P52mm L11.93″ x A8.58″ x P2.05″ |
| Altura do recorte da porta | 7.87″ / 200 mm |
| Largura do recorte da porta | 11.38″ / 289 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 17 W |
| Conteúdo | Bateria de Lítio GT11-50BAT unidade CC-Link IE Field GT15-J71GF13-T2 |
| Código de pedido / SKU do fabricante | GT2710-VTWA-GF |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2710VTWAGF |
| Em conformidade com a(s) norma(s) | CE ATEX EAC cUL UL KC KCs Classe I Divisão 2 IEC 61131-2 JIS B 3502 |
| Classe | ATEX |
| Durabilidade elétrica | 60.000 horas |
| Benefícios | funções multimídia e de vídeo / gestos multitoque |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
Compatibilidade e substituições não especificados explicitamente.
