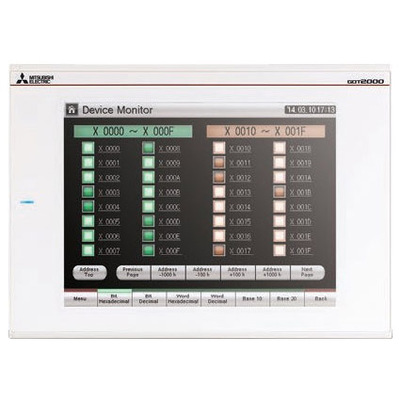

HMI Touchscreen 8.4″ GT25 Mitsubishi Electric VGA 65k cores HMI Touchscreen 8.4″ GT2508-VTWD Mitsubishi Electric VGA, 65k cores, RS232/422/485, Ethernet, CC-Link, IP67. Alta performance e durabilidade.
Visão geral
Terminal Programável Gráfico (GOT / PT) HMI touchscreen de alto desempenho da Mitsubishi Electric, série GOT2000 – GT25. Equipado com tela TFT colorida de 8.4 polegadas, resolução 640×480 pixels (VGA) e 65536 (65 mil) cores, com retroiluminação por LED e digitalizador resistivo analógico de película. Possui moldura branca e capacidade de memória de 32MB (ROM) e 80MB (RAM).
Este HMI oferece múltiplas opções de conectividade, incluindo portas USB Tipo A (host), USB mini-B (dispositivo), conector D-Sub de 9 pinos macho (RS-232) e conector D-Sub de 9 pinos fêmea (RS-422/RS-485), além de porta Ethernet e CC-Link. Projetado para montagem em painel (flush mounting) e com grau de proteção IP67, é ideal para ambientes industriais exigentes.
Principais recursos
- Tela touchscreen TFT colorida de 8.4″ VGA (640×480 pixels)
- 65536 cores com retroiluminação LED
- Digitalizador resistivo analógico
- Memória de 32MB (ROM) e 80MB (RAM)
- Conectividade USB (Host/Device), RS-232, RS-422/RS-485, Ethernet e CC-Link
- Montagem em painel (flush mounting)
- Grau de proteção IP67
- Slot para cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de display |
| Série / nome da família de produtos | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome do sub-range | Série GOT2000 – GT25 |
| Funções | Terminal Programável Gráfico (GOT / PT) HMI touchscreen de alto desempenho |
| Tensão de alimentação (CC) | 24Vcc |
| Display | Tela TFT colorida de 8.4″ 640×480 pixels (VGA) com retroiluminação LED / Digitalizador resistivo analógico |
| Cor | Moldura branca |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido |
| Grau de proteção | IP67 |
| Dimensões | L241mm x A194mm x P52mm L9.49″ x A7.64″ x P2.05″ |
| Altura do recorte da porta | 6.93″ / 176 mm |
| Largura do recorte da porta | 8.94″ / 227 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 8 W |
| Conteúdo | Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2508-VTWD |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2508VTWD |
| Conforme com os padrões | CE ATEX EAC cUL UL KC KCs Classe I Divisão 2 IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 rugged models HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 wide screen models – Brochure.pdf
Entre em contato para mais informações sobre o HMI GT2508-VTWD.
