Visão geral

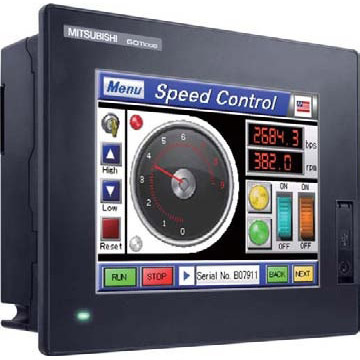

Este terminal HMI (Interface Humano-Máquina) é um equipamento programável gráfico padrão com tela sensível ao toque. Ele faz parte da série GOT1000 da Mitsubishi Electric, especificamente o modelo GT14, oferecendo funcionalidades robustas para automação industrial.
O terminal possui um display TFT colorido de 5.7 polegadas com resolução de 320×240 pixels (QVGA) e retroiluminação LED, capaz de exibir 65.536 cores. Inclui um digitalizador de filme resistivo analógico e um teclado customizado, proporcionando flexibilidade na interação do usuário.
Com capacidade de memória interna de 9 MBytes em Flash, o GT1455-QTBDE-HM oferece conectividade versátil através de portas USB Tipo A (host) e mini-B (dispositivo), além de conectores D-Sub de 9 pinos para comunicação RS-232, RS-422 e RS-485, e uma porta Ethernet para redes industriais.
Principais recursos
- Tela touchscreen HMI com teclado customizado
- Display TFT colorido de 5.7″ com retroiluminação LED
- Resolução de 320×240 pixels (QVGA)
- Memória interna de 9 MBytes (Flash)
- Conectividade USB Tipo A (host) e mini-B (dispositivo)
- Portas de comunicação RS-232, RS-422, RS-485 e Ethernet
- Proteção IP67
- Instalação em painel (Flush mounting)
- Slot para cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | HMI / Unidade de exibição |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Humano-Máquina) > Série GOT1000 |
| Nome da sub-gama | Série GOT1000 – GT14 |
| Funções | Terminal HMI programável gráfico padrão (GOT / PT) com tela sensível ao toque |
| Design | Teclado customizado |
| Display | Tela LCD TFT colorida de 5.7″ 320×240 pixels (QVGA) com 65536 (65k) cores e retroiluminação LED / Digitalizador de filme resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 9 MBytes (Memória Flash) |
| Tipo de conexão | Conector USB Tipo A (host) + Conector USB mini-B (dispositivo) + Conector D-Sub macho de 9 pinos (RS-232) + Conector D-Sub fêmea de 9 pinos (RS-422/RS-485) + Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Em painel |
| Grau de proteção | IP67 |
| Dimensões | A164mm x L135mm x P55mm A6.46″ x L5.31″ x P2.17″ |
| Altura do corte do painel | 4.76″ / 121 mm |
| Largura do corte do painel | 6″ / 153 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Código do pedido / SKU do fabricante | GT1455-QTBDE-HM |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT1455QTBDEHM |
| Conforme com o(s) padrão(ões) | CE (EMC) cUL UL KC CE (RoHS) |
| Durabilidade elétrica | 50.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
