Visão geral

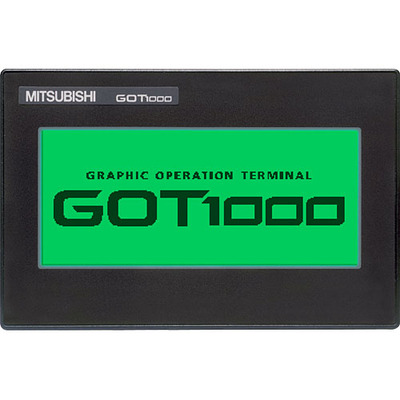

O Terminal Gráfico Programável Compacto (GOT / PT) com interface de usuário gráfica (HMI) da Mitsubishi Electric, série GOT1000 – GT10, é um dispositivo touchscreen de 4.5 polegadas. Possui um display LCD monocromático STN de alto contraste com resolução de 288×96 pixels e iluminação de fundo LED tricolor (vermelho/laranja/verde). O tipo de tela é resistivo matricial, com uma moldura na cor preta.
Este terminal oferece uma capacidade de memória de 1.5MB (memória Flash) e é equipado com um conector D-Sub macho de 9 pinos para comunicação RS-232. A unidade é projetada para montagem em painel, com grau de proteção IP67, garantindo resistência contra entrada de poeira e água. A tensão de alimentação necessária é de 5Vcc.
Principais recursos
- Tela LCD monocromática STN de 4.5″
- Resistiva matricial com operação via toque
- Iluminação de fundo LED tricolor
- Memória Flash de 1.5MB
- Interface de comunicação RS-232
- Conector D-Sub macho de 9 pinos
- Grau de proteção IP67
- Montagem em painel (flush mounting)
- Moldura preta
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série do produto / nome da família | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT1000 |
| Nome do sub-range | Série GOT1000 – GT10 |
| Funções | Terminal gráfico programável compacto (GOT / PT) HMI touchscreen |
| Tensão de alimentação (CC) | 5Vcc |
| Display | Tela LCD monocromática STN de 4.5″ com 288×96 pixels de alto contraste e iluminação de fundo LED tricolor (vermelho/laranja/verde) / Tipo resistivo matricial |
| Cor | Moldura preta |
| Capacidade de memória | 1.5MBytes (memória Flash) |
| Tipo de conexão | Conector D-Sub macho de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Embutir (Flush) |
| Grau de proteção | IP67 |
| Dimensões | 145mm x 76mm x 29.5mm (A5.71″ x L2.99″ x P1.16″) |
| Altura do corte na porta | 66 mm (2.6″) |
| Largura do corte na porta | 137 mm (5.4″) |
| Temperatura do ar ambiente para operação | 0°C a +50 °C (+32°F a +122°F) |
| Temperatura do ar ambiente para armazenamento | -20°C a +60 °C (-4°F a +140°F) |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 2.2 W |
| Código de pedido / SKU do fabricante | GT1030-HBD2 |
| Status do produto do fabricante | Descontinuado |
| Equivalente a | GT1030HBD2 |
| Durabilidade elétrica | 50 000 horas |
Documentos
Este produto é considerado descontinuado pelo fabricante.
Entre em contato conosco para mais informações.
