Visão geral

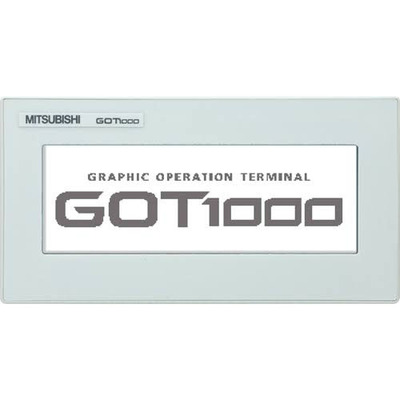

O Terminal Inteligente Mitsubishi Electric GT1030-HBLW é um terminal HMI (Interface Homem-Máquina) compacto programável de operação gráfica da série GOT1000. Ele apresenta um display LCD monocromático STN de alto contraste de 4.5 polegadas com 288×96 pixels e retroiluminação LED tri-colorida (branco/rosa/vermelho). A interface é do tipo resistiva matricial, facilitando a interação do operador.
Com capacidade de memória Flash de 1.5 MBytes, este terminal oferece a funcionalidade necessária para diversas aplicações industriais. A conectividade é garantida por portas RS-232 e RS-422, com conectores D-Sub de 9 pinos (macho para RS-232 e fêmea para RS-422). O equipamento é projetado para ser montado em painel (flush mounting) e possui um alto grau de proteção IP67, o que o torna adequado para ambientes industriais exigentes.
Principais recursos
- Terminal HMI compacto programável de operação gráfica
- Display LCD monocromático de 4.5 polegadas (288×96 pixels)
- Interface de toque resistiva matricial
- Retroiluminação LED tri-colorida (branco/rosa/vermelho)
- Memória Flash de 1.5 MBytes
- Conectividade RS-232 e RS-422
- Montagem em painel (flush mounting)
- Grau de proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT1000 |
| Nome da sub-gama | Série GOT1000 – GT10 |
| Funções | Terminal HMI programável de operação gráfica (GOT / PT) com tela sensível ao toque |
| Tensão de alimentação (CC) | 24Vcc |
| Display | LCD monocromático STN de alto contraste de 4.5″ 288×96 pixels com retroiluminação LED tri-colorida (branco/rosa/vermelho) / Tipo resistivo matricial |
| Cor | Moldura branca |
| Capacidade de memória | 1.5MBytes (Memória Flash) |
| Tipo de conexão | Conector D-Sub macho de 9 pinos (RS-232) Conector D-Sub fêmea de 9 pinos (RS-422) |
| Protocolo de comunicação | RS-232 RS-422 |
| Modo de montagem | Embutido (Flush) |
| Grau de proteção | IP67 |
| Dimensões | 145mm x 76mm x 29.5mm |
| Altura do rebaixo da porta | 66 mm |
| Largura do rebaixo da porta | 137 mm |
| Temperatura ambiente para operação | 0°C…+50 °C |
| Temperatura ambiente para armazenamento | -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 1.1 W |
| Código de pedido / SKU do fabricante | GT1030-HBLW |
| Status do produto do fabricante | Descontinuado |
| Equivalente a | GT1030HBLW |
| Durabilidade elétrica | 50 000 horas |
Documentos
O produto GT1030-HBLW é um terminal HMI da série GOT1000 da Mitsubishi Electric.
