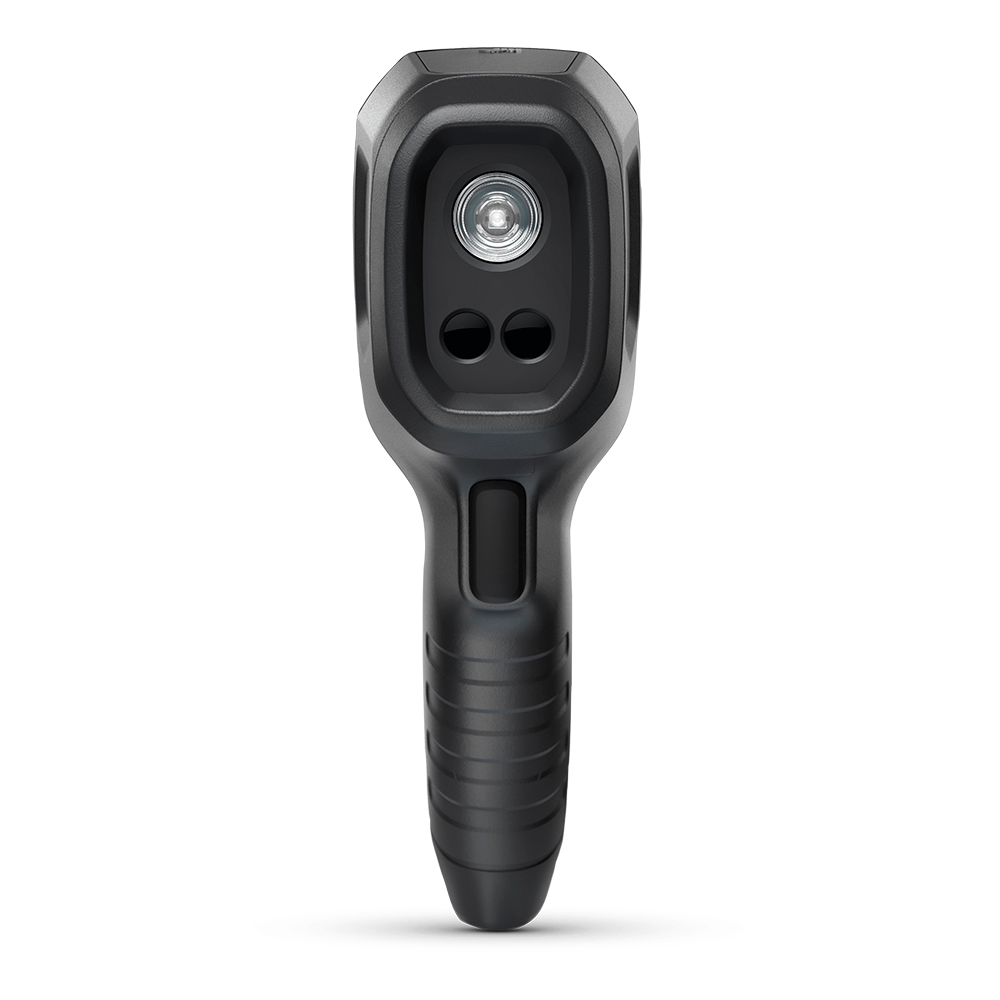

FLIR K1

O sensor IR 320 x 240 oferece mais de 76 mil pontos sem contato de medição de temperatura, elimina suposições ao localizar pontos quentes e pontos potenciais de falha.

Sensível o suficiente para detectar diferenças de temperatura menores que 0,06 °C, para rápida identificação de falhas e gradientes térmicos.

A precisão da medição de 2 °C auxilia na obtenção da garantia de qualidade e aceitação de fábrica de placas de circuito impresso.

Ergonomicamente projetado para medição eletrônica de laboratório, o ETS320 é alimentado por bateria, sem fio e viva-voz.

Garantia de câmera térmica de 2 a 10 da FLIR, cobertura de peças e mão de obra de 2 anos na câmera, cobertura de 10 anos no detector – a parte mais vital de toda a câmera.

Especificações

• Resolução de IV: 160 × 120 pixels
• Precisão: ±5 °C (±9 °F) ou ±5% em Modo de Alto Ganho, ou ±10 °C (±18 °F) ou ±10% em Modo de Baixo Ganho, para temperaturas ambiente de 10 a 35 °C (50 a 95 °F)
• Campo de visão (FOV): 57° × 44°
• Modos de Imagem: • TI Básico (Branco quente com isoterma) • Branco quente • Iron
• Display: LCD com retroiluminação de 2,4 polegadas, 320 × 240 pixels
• Mídia de Armazenamento: Memória interna (3,9 GB)
• Sensibilidade Térmica/NETD: <100 mK a 30 °C (86 °F)
• Fotômetro: Ponto central
• Faixa de Temperatura de Objetos: Modo de Alto Ganho: –10 °C a 140 °C (14 °F a 284 °F) Modo de Baixo Ganho: –10 °C a 400 °C (14 °F a 752 °F) (em temperatura ambiente)
• Peso da câmera com bateria: 0,41 kg (0.90 lb.)
• Dimensões da câmera (C x L x A): 208 × 85 × 65 mm (8.19 × 3.3 × 2.6 in)

Geração de Imagem e Óptica

• Faixa Espectral: 8-13 µm
• Frequência da Imagem: 8,7 Hz
• Tipo de Detector: Matriz de plano focal, microbolômetro não refrigerado
• Foco: Fixo
• Imagens Dinâmicas Multiespectrais (MSX): Sim
• Número f: 1,1
• Resolução espacial (IFOV): 6,22 mrad
• FOV da Câmera Digital: 71° × 56°, adapta-se à lente de IV
• Câmera Digital Integrada: 320 × 240 pixels
• Capacidade de Armazenamento: Aprox. 10.000 imagens
• Comprimento Focal: 1,9 mm (0.075 in.)
• Densidade: 12 µm
• Profundidade do Campo: 0,1 m (0.33 ft.), infinito

Medição e Análise

• Isotérmico: • Coloração amarela 150 °C a 250 °C • Coloração laranja 250 °C a 350 °C • Coloração vermelha >350 °C

Potência

• Gerenciamento de Energia: Ajustável
• Sistema de carregamento: A bateria é carregada dentro da câmera
• Tempo de Carregamento: 4 horas a 90%, 6 horas a 100%
• Tempo Operacional da Bateria: Aproximadamente 5,5 horas no modo MSX; 3,8 horas apenas com lanterna
• Tipo de bateria: Íon-lítio
• Capacidade da bateria: 3000 mAh
• Temperatura de Carregamento: 0 °C a 45 °C (32 °F a 113 °F)
• Tensão da bateria: 3,7 V
• Tempo de Inicialização: 15 s
• Segurança [fonte de alimentação]: Câmera: IEC/EN60950-1 Fonte de alimentação: UL, CSA, CE, PSE, CCC e SAA
• Tempo de inicialização a partir do modo de suspensão: A definir

Dados Ambientais e Certificações

• Choque: 25 g (IEC 60068-2-27)
• EMC: EN 61000-6-2:2005 (imunidade) EN 61000-6-3:2011 (emissão)
• Encapsulamento: IP 67 (IEC 60529)
• Faixa de Temperatura de Armazenamento: De -30 a 55 °C (de -22 a 131 °F)
• Faixa de Temperatura Operacional: -10 °C a 45 °C (14 °F a 113 °F)
• Vibração: 2 g (IEC 60068-2-6)
• Umidade (em operação e em armazenamento): 0 a 90% UR (0 °C a 37 °C / 32 °F a 98.6 °F); 0 a 65% UR (37 °C a 45 °C / 98.6 °F a 113 °F); 0 a 45% UR (45 °C a 55 °C / 113 °F a 131 °F)
• Montagem em Tripé: UNC 1/4"-20
• Campos magnéticos: EN 61 000-4-8 Classe 3
• Queda: 2 m (6.6 ft.)

Geral

• Lanterna: Bright LED flashlight
• Tamanho da Embalagem: 283 × 148 × 103 mm (11.1 × 5.83 × 4.06 in)
• Compatível com software FLIR: FLIR Tools
• Saída de Luz: 300 lumens
• Ângulo do feixe: 20°
• LED CCT: 5700K
• LED CRI: 70
• Material: PPSU Borracha de silicone Alumínio, fundido

Comunicação e Armazenamento de Dados

• Armazenamento de Imagem: Arquivos JPEG
• Capacidade de Armazenamento de Imagem: 4 GB
• Interface: Atualização de computadores através de USB
• Modo de Armazenamento de Imagem: JPEGs radiométricos, JPEGs visuais da FLIR
• USB: USB Tipo C

Acessórios

• Services: Extended Warranty for FLIR ONE, TG165, TG267, Cx-Series, and K1
