Visão geral
Unidade de acionamento de spindle da Mitsubishi Electric, pertencente à série MDS-E. Este equipamento oferece controle de onda senoidal PWM e método de controle de corrente, garantindo alta performance.
Com corrente nominal de 9A e tensão de alimentação de 200Vac a 240Vac (classe 200V; 220Vac / 230Vac) ou 270Vdc a 324Vdc, é adequado para aplicações com entrada trifásica (3P) ou entrada CC. Seu projeto com ventilação forçada e grau de proteção IP20 assegura operação confiável em ambientes com temperatura de 0 a 55°C.
Principais recursos
- Unidade de acionamento de spindle
- Controle de onda senoidal PWM / controle de corrente
- Ventilação forçada
- Entrada trifásica ou CC
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Drive servo CA |
| Série / nome da família do produto | Série MDS-E |
| Funções | Unidade de acionamento de spindle, controle de onda senoidal PWM / método de controle de corrente |
| Projeto | Resfriamento por ventilação forçada |
| Tensão de alimentação (CA) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (CC) | 270Vdc-324Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 9A |
| Interface de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

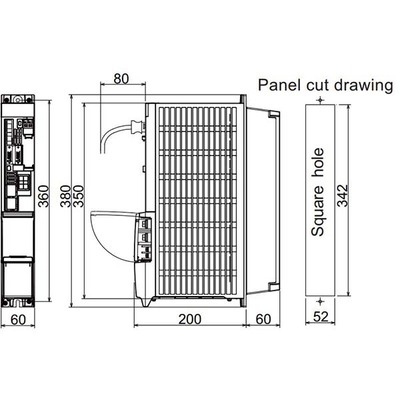

| Dimensões | A380mm x L60mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 7A entrada |
| Compatibilidade técnica com | Série HG |
| Corrente máxima | 20 A |
| Código de pedido / SKU do fabricante | MDS-E-SP-20 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; unidades de acionamento de spindle. O processador dedicado ao controle servo realiza um aumento na velocidade de controle, levando à melhoria do desempenho básico. |
Documentos
Este produto é tecnicamente compatível com a série HG.
Entre em contato conosco para mais informações.
