Visão geral
A unidade de drive de spindle Mitsubishi Electric, pertencente à série MDS-E, é um componente essencial para controle de motores de alta precisão. Com corrente nominal de 180A, este drive opera com uma tensão de alimentação de 200V a 240V em corrente alternada (AC) ou de 270V a 324V em corrente contínua (DC), sendo classificado na categoria de 200V, suportando tensões comuns como 220Vac e 230Vac. Projetado para refrigeração por ventilação forçada, o equipamento mantém sua performance mesmo sob cargas de trabalho intensas. Seu grau de proteção é IP20, indicando proteção contra objetos sólidos maiores que 12,5 mm, sendo ideal para instalação em ambientes controlados. A unidade é classificada para operação em temperaturas ambientes de 0°C a 55°C. O processador dedicado para controle servo garante alta velocidade de processamento, resultando em melhorias significativas no desempenho geral e na precisão do controle do spindle. Isso o torna uma solução eficaz para aplicações que demandam rigor nos movimentos e na velocidade.
Principais recursos
- Unidade de controle de spindle
- Controle PWM senoidal e por corrente
- Refrigeração por ventilação forçada
- Alto desempenho servo
- Processador dedicado para controle servo
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-E |
| Funções | Unidade de drive de spindle, método de controle PWM senoidal / controle de corrente |
| Design | Refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 270Vdc-324Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 180A |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

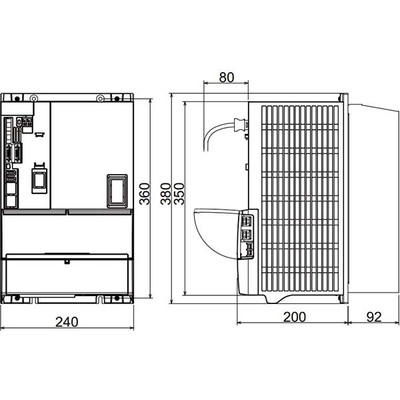

| Dimensões | A380mm x L240mm x P292mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 240 mm |
| Profundidade líquida (mm) | 292 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 150A entrada |
| Corrente máxima | 400 A |
| Código de pedido / SKU do fabricante | MDS-E-SP-400 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; unidades de drive de spindle. O processador dedicado ao controle servo realiza um aumento na velocidade de controle, levando à melhoria do desempenho básico. |
Documentos
Este drive é compatível com sistemas que requerem controle de spindle de alta precisão. Não há informações explícitas sobre substituições diretas ou compatibilidades específicas em termos de outros modelos ou fabricantes neste conjunto de dados. Para mais informações e suporte técnico, entre em contato conosco. https://mokka-sensors.com.br/#contato
