Visão geral
Unidade de acionamento de spindle da Mitsubishi Electric, pertencente à série MDS-DJ. Este equipamento opera com uma corrente nominal de 10A e é projetado para uma tensão de alimentação de 200Vac a 230Vac, classificado na faixa de 200V.
Possui entrada trifásica (3P), proteção IP20 e opera em uma faixa de temperatura ambiente de 0 a +55°C. A unidade emprega controle por onda senoidal PWM e controle de corrente.
Principais recursos
- Unidade de acionamento de spindle
- Controle por onda senoidal PWM e controle de corrente
- Resfriamento por ventilação forçada
- Design ultra-compacto que contribui para a redução do tamanho do painel de controle
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servodrive CA |
| Série / Nome da família do produto | Série MDS-DJ |
| Funções | Unidade de acionamento de spindle, controle por onda senoidal PWM/controle de corrente |
| Design | Resfriamento por ventilação forçada |
| Tensão de alimentação (CA) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 10A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

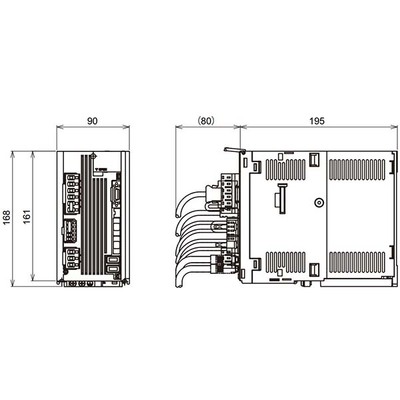

| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | Entrada 9A |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | 40 A |
| Código de pedido / SKU do fabricante | MDS-DJ-SP-40 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de acionamento ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O tipo de 2 eixos é adicionado para redução de tamanho adicional. |
Documentos
Este produto é tecnicamente compatível com a série HF[].
Para mais informações e detalhes técnicos, entre em contato conosco.
