Visão geral
Unidade de acionamento Spindle Mitsubishi Electric da série MDS-DJ, projetada para controle de servo AC. Este equipamento é caracterizado por seu método de controle de onda senoidal PWM e controle de corrente, garantindo precisão e eficiência em aplicações de spindle.
Com uma corrente nominal de 36A e tensão de alimentação de 200-230Vac trifásica, o MDS-DJ-SP-160 oferece desempenho robusto. Seu design compacto e ventilação forçada contribuem para a redução do espaço necessário em painéis de controle, promovendo maior flexibilidade de instalação.
Principais recursos
- Unidade de acionamento Spindle
- Controle de onda senoidal PWM / método de controle de corrente
- Ventilação forçada
- Design ultracompacto
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoconversor CA |
| Série / nome da família de produtos | Série MDS-DJ |
| Funções | Unidade de acionamento spindle com controle de onda senoidal PWM / método de controle de corrente |
| Projeto | Refrigeração por ventilação forçada |
| Tensão de alimentação (CA) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 36A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

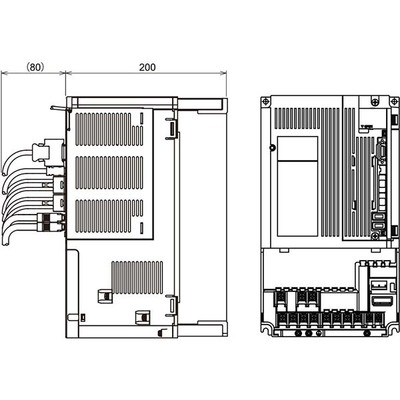

| Dimensões | A300mm x L172mm x P200mm |
| Altura líquida (mm) | 300 mm |
| Largura líquida (mm) | 172 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 35,4A de entrada |
| Corrente máxima | 160 A |
| Código de pedido / SKU do fabricante | MDS-DJ-SP-160 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de acionamento ultracompactas com fontes de alimentação integradas contribuem para reduzir o tamanho do painel de controle. O tipo de 2 eixos é adicionado para redução de tamanho adicional. |
Documentos
Este produto é comercializado e faz parte da linha MDS-DJ da Mitsubishi Electric.
