Visão geral
Esta unidade de acionamento de spindle da série MDS-DJ da Mitsubishi Electric é uma solução compacta projetada para otimizar o espaço em painéis de controle. Com controle senoidal PWM e método de controle de corrente, oferece desempenho confiável para diversas aplicações industriais.
O design de ventilação forçada garante o resfriamento adequado, permitindo operação em temperaturas ambientes de 0 a 55°C. O drive possui uma corrente nominal de 18A e suporta tensão de alimentação de 200 a 230Vac trifásica. Sua construção robusta e o grau de proteção IP20 asseguram durabilidade em ambientes industriais.
A inclusão do tipo de 2 eixos visa a redução adicional no tamanho dos equipamentos, contribuindo para a miniaturização de sistemas de controle. Este equipamento é classificado como um drive servo CA, consolidando sua funcionalidade e aplicação.
Principais recursos
- Unidade de acionamento de spindle
- Controle senoidal PWM
- Método de controle de corrente
- Resfriamento por ventilação forçada
- Compacto e de fácil instalação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Drive servo CA |
| Série / nome da família do produto | Série MDS-DJ |
| Funções | Unidade de acionamento de spindle; controle senoidal PWM; método de controle de corrente |
| Design | Resfriamento por ventilação forçada |
| Tensão de alimentação (CA) | 200Vca-230Vca (classe 200V; 220Vca / 230Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 18A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

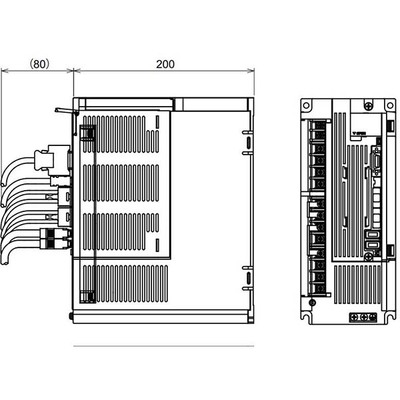

| Dimensões | A250mm x L105mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 105 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 16A de entrada |
| Corrente máxima | 100 A |
| Código de pedido / SKU do fabricante | MDS-DJ-SP-100 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de acionamento ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O tipo de 2 eixos é adicionado para downsizing adicional. |
Documentos
Entre em contato para mais informações sobre o Drive Spindle Mitsubishi Electric MDS-DJ-SP-100.
