Visão geral
Unidade de acionamento de spindle da Mitsubishi Electric, pertencente à série MDS-D2. Este equipamento é projetado para oferecer alta performance em aplicações CNC, com uma corrente nominal de 4.5A e uma ampla faixa de tensão de alimentação.
A unidade de acionamento suporta tanto tensão de alimentação AC na classe de 200V (200Vac-230Vac) quanto tensão DC de 270Vdc a 311Vdc. Ela pode ser configurada com entrada trifásica (3P) ou entrada DC, garantindo flexibilidade na integração com diversos sistemas.
Com classificação de proteção IP20, o dispositivo é adequado para operação em temperaturas ambientes que variam de 0°C a 55°C, garantindo robustez e confiabilidade.
Principais recursos
- Unidade de acionamento de spindle de alta performance.
- Controle de corrente de ciclo rápido.
- Desempenho básico drasticamente aprimorado com controle de alto ganho.
- Combinação de motor servo de alta velocidade e detector de alta precisão para melhor desempenho geral.
- Resfriamento por ventilação forçada.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série MDS-D2 |
| Funções | Unidade de acionamento de spindle |
| Projeto | resfriamento por ventilação forçada |
| Tensão de alimentação (CA) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (CC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 4.5A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

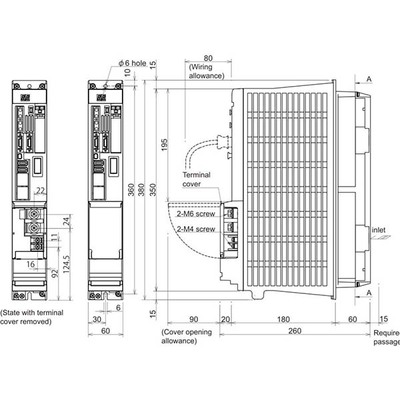

| Dimensões | A380mm x L60mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 7A de entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | 20 A |
| Código de pedido / SKU do fabricante | MDS-D2-SP-20 |
| Status do produto do fabricante | Comercializado |
Documentos
Este dispositivo é compatível tecnicamente com a série HF[].
Entre em contato para mais informações e soluções em automação.
