Visão geral
Unidade de drive de spindle duplo (2 eixos) – Série MDS-D2 da Mitsubishi Electric. Este equipamento possui corrente nominal de 10A (eixo A) / 4.5A (eixo B) e é projetado para operar com tensão de alimentação de 200Vac-230Vac (classe 200V) ou 270Vdc-311Vdc, aceitando entrada trifásica (3P) ou entrada DC.
Com grau de proteção IP20, a unidade é adequada para operação em temperaturas ambientes de 0 a 55°C. A Mitsubishi Electric é reconhecida pela qualidade e confiabilidade de seus componentes para automação industrial, e a série MDS-D2 não é exceção.
Principais recursos
- Drive de spindle duplo para 2 eixos
- Corrente nominal de 10A (eixo A) e 4.5A (eixo B)
- Tensão de alimentação 200-230Vac ou 270-311Vdc
- Entrada trifásica (3P) ou DC
- Grau de proteção IP20
- Operação em ambientes de 0 a 55°C
- Ventilação forçada para resfriamento
- Controle de corrente de alta performance
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Drive servo AC |
| Série / nome da família do produto | Série MDS-D2 |
| Funções | Unidade de drive de spindle duplo (2 eixos) |
| Design | Resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 10A (eixo A) / 4.5A (eixo B) |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

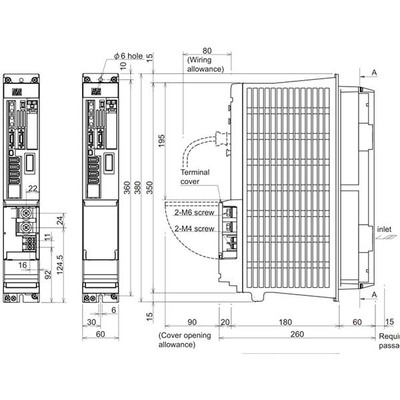

| Dimensões | A380mm x L60mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 20A de entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 40A / (eixo B) 20 A |
| Código de pedido / SKU do fabricante | MDS-D2-SP2-4020 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). Uma combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
Este produto é compatível com a série HF[].
Entre em contato para mais informações e para encontrar a solução ideal para sua aplicação.
