Visão geral

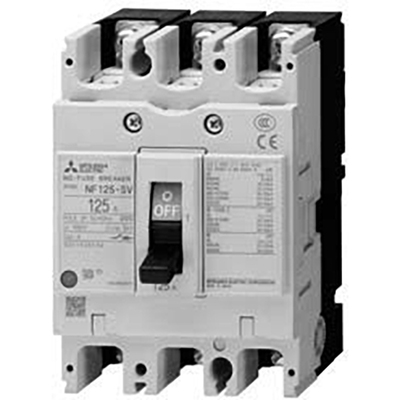

Este disjuntor motor é um dispositivo de proteção para motores elétricos, pertencente à série WS-V da Mitsubishi Electric. Ele opera com uma unidade de acionamento térmico-magnética fixa, projetada para oferecer proteção contra sobrecargas e curtos-circuitos.
O disjuntor é configurado para 3 polos (3P) e possui uma corrente nominal de 71A, com capacidade de potência nominal de 37kW em tensões de 400V a 440V. Sua capacidade de interrupção de curto-circuito (Icu) é de 30kA a 400V, em conformidade com a norma IEC60947.
A conexão é realizada por meio de terminais frontais ou barras, facilitando a instalação em painéis elétricos. O dispositivo oferece uma solução robusta e confiável para a proteção de motores em diversas aplicações industriais.
Principais recursos
- Disjuntor de Proteção de Motor (MPCB) / Acionador Protetor Manual de Motor
- Série WS-V
- Subgama NF-MB (proteção de motor)
- 3 polos (3P)
- Corrente nominal: 71A
- Potência nominal: 37kW (400V-440V)
- Capacidade de interrupção de curto-circuito (Icu): 30kA (400V)
- Unidade de acionamento Térmico-Magnética (fixa)
- Conexão por terminais frontais ou barras
- Proteção contra sobrecarga (térmica) e curto-circuito (magnética)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Proteção de Motor (MPCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NF-MB (proteção de motor) |
| Funções | Disjuntor de Proteção de Motor (MPCB) Térmico-Magnético / Acionador Protetor Manual de Motor |
| Polos | 3 polos (3P) |
| Corrente nominal | 71A |
| Corrente de acionamento | 71 AT |
| Corrente de quadro | 100 AF |
| Potência nominal | 18.5kW (200Vca-220Vca) 37kW (400Vca-440Vca) |
| Tensão de impulso nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 500 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 50kA (230Vca; IEC60947) 30kA (380Vca; IEC60947) 30kA (400Vca; IEC60947) 30kA (415Vca; IEC60947) 25kA (440Vca; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 50kA (230Vca) 30kA (380Vca) 30kA (400Vca) 30kA (415Vca) 25kA (440Vca) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vca) 100 % |
| Tipo de unidade de acionamento | Térmico-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de acionamento fixo em 71A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vca) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SV3P71AMB |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marca CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para responder às necessidades individuais do mercado de recebimento, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O Disjuntor Motor WS-V NF-MB da Mitsubishi Electric é compatível com os padrões IEC 60947-2 e EN 60947-2, possuindo marcação CE e aprovações para uso marítimo de NK, LR, ABS e GL. A série WS-V representa uma evolução significativa com nova tecnologia de interrupção para maior desempenho.
Para mais informações técnicas e detalhes sobre a linha de produtos, consulte os catálogos disponíveis.
Entre em contato conosco para saber mais sobre este produto e outras soluções de proteção para motores elétricos.
