Visão geral

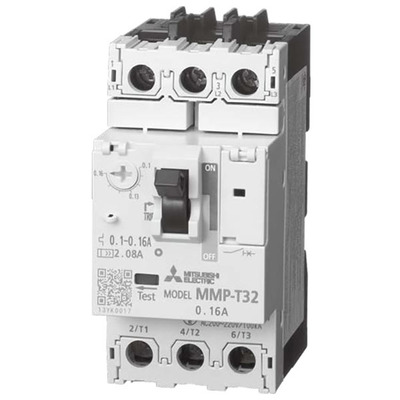

Este disjuntor motor termomagnético da Mitsubishi Electric, série WS-V, modelo MMP-T32, é um dispositivo de proteção de 3 polos projetado para garantir a segurança e o bom funcionamento de motores elétricos. Com uma corrente nominal de 0.25A, ele oferece uma capacidade de interrupção de curto-circuito de 100kA em 400Vac, em conformidade com a norma IEC60947.
O disjuntor conta com uma unidade de disparo termomagnética ajustável, permitindo a configuração precisa para detecção de sobrecargas térmicas e curtos-circuitos. Sua conexão por terminal de parafuso garante uma fixação segura e confiável.
Principais recursos
- Proteção contra sobrecarga e curto-circuito de motores.
- Unidade de disparo termomagnética ajustável.
- Alta capacidade de interrupção de curto-circuito (Icu) de 100kA a 400Vac.
- Conexão por terminal de parafuso.
- Design compacto, otimizado para redução de profundidade e montagem em quadros de distribuição.
- Possibilidade de montagem de contatos auxiliares e unidades de indicação de curto-circuito.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Proteção de Motor (MPCB) |
| Série / nome da família do produto | Série WS-V |
| Nome do sub-range | Disjuntores de Motor MMP-T |
| Funções | Disjuntor de Proteção de Motor Termomagnético (MPCB) / Iniciador Protetor de Motor Manual |
| Polos | 3 polos (3P) |
| Corrente nominal | 0.25A |
| Corrente de disparo | 0.25 AT |
| Corrente nominal de quadro | 32 AF |
| Tensão nominal de operação (Ue) | 200-690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Terminal de parafuso |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (200Vac; IEC60947) 100kA (240Vac; IEC60947) 100kA (400Vac; IEC60947) 100kA (415Vac; IEC60947) 100kA (440Vac; IEC60947) 100kA (460Vac; IEC60947) 100kA (500Vac; IEC60947) 100kA (600Vac; IEC60947) 100kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 100kA (200Vac) 100kA (240Vac) 100kA (400Vac) 100kA (415Vac) 100kA (440Vac) 100kA (460Vac) 100kA (500Vac) 100kA (600Vac) 100kA (690Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnético (ajustável) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo ajustável 0.16A…0.25A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Durabilidade elétrica (com carga) | 100000 operações |
| Durabilidade mecânica (sem carga) | 100000 operações |
| Categoria de utilização | AC-3 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MMPT32025A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 IEC 60947-4-1 EN 60947-2 EN 60947-4-1 GB14048.2 JIS C8201-2-1 Ann.1 JIS 8201-4-1 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor motor é equivalente ao modelo MMPT32025A.
Para mais informações técnicas e aplicações, entre em contato conosco.
