Visão geral

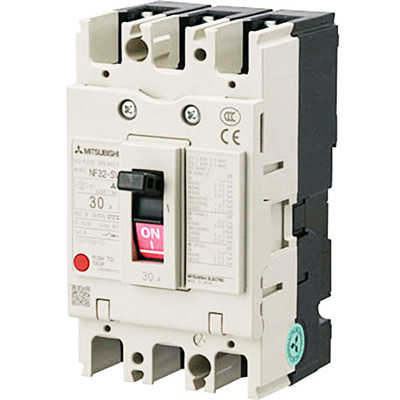

O Disjuntor Motor (MPCB) Térmico-Magnético NF32-SV3P16AMB, da série WS-V da Mitsubishi Electric, é uma solução para proteção de motores elétricos trifásicos. Com corrente nominal de 16A e capacidade de potência de 7,5kW em tensões de 400 a 440V, este dispositivo oferece proteção contra sobrecargas térmicas e curtos-circuitos magnéticos.
Projetado com tecnologia de corte aprimorada, a série WS-V responde às necessidades individuais do mercado de distribuição e maquinário. Este disjuntor é equipado com uma unidade de disparo térmico-magnético fixa e permite conexões por meio de terminais frontais ou barramentos, garantindo versatilidade na instalação.
Em conformidade com normas internacionais como IEC 60947-2 e EN 60947-2, o NF32-SV3P16AMB possui marcação CE e aprovações para uso marítimo, assegurando confiabilidade e desempenho em diversas aplicações.
Principais recursos
- Disjuntor Motor (MPCB) / Starter Protetor Manual de Motor
- 3 polos (3P)
- Corrente nominal de 16A
- Potência nominal de 7,5kW (400-440V)
- Unidade de disparo Térmico-Magnético (fixa)
- Capacidade de interrupção de curto-circuito (Icu) de 5kA (400Vac)
- Conexão por terminais frontais ou barramentos
- Proteção contra sobrecarga (térmica) e curto-circuito (magnética)
- Montagem em superfície ou trilho DIN (com adaptador opcional)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Motor (MPCB) |
| Série/família do produto | Série WS-V |
| Nome da subgama | NF-MB (proteção de motor) |
| Funções | Disjuntor Motor Térmico-Magnético (MPCB) / Starter Protetor Manual de Motor |
| Polos | 3 polos (3P) |
| Corrente nominal | 16A |
| Corrente de disparo | 16 AT |
| Corrente de quadro | 30 AF |
| Potência nominal | 3,7kW (200-220VCA) 7,5kW (400-440VCA) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 500 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade última de interrupção de curto-circuito (Icu) | 7,5kA (230VCA; IEC60947) 5kA (380VCA; IEC60947) 5kA (400VCA; IEC60947) 2,5kA (415VCA; IEC60947) 2,5kA (440VCA; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 7,5kA (230VCA) 5kA (380VCA) 5kA (400VCA) 2,5kA (415VCA) 2,5kA (440VCA) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400VCA) 100 % |
| Tipo de unidade de disparo | Térmico-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Ajustes de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 16A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440VCA) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF32SV3P16AMB |
| Em conformidade com norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de recebimento e distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
O Disjuntor Motor Mitsubishi NF32-SV3P16AMB (SKU: NF32-SV3P16AMB) é um componente da linha WS-V, projetado para a proteção robusta e confiável de motores elétricos em ambientes industriais e comerciais.
Para mais informações sobre este e outros produtos, entre em contato conosco.
