Visão geral

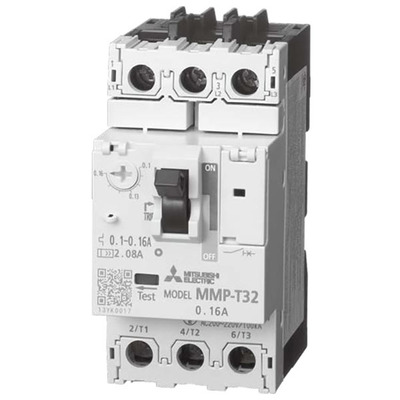

Disjuntor de Proteção de Motor (MPCB) Termomagnético/Manual de Proteção de Motor, série WS-V da Mitsubishi Electric, pertencente à linha MMP-T. Projetado para oferecer proteção robusta e confiável para motores elétricos em aplicações industriais.
Este dispositivo de 3 polos (3P) opera com corrente nominal de 1.6A e apresenta uma capacidade de interrupção de curto-circuito (Icu) de 100kA em 400VCA, conforme a norma IEC60947. Possui unidade de disparo termomagnética ajustável e conexão por bornes de parafuso, garantindo segurança e facilidade de instalação.
O MPCB da Mitsubishi Electric é uma solução compacta que integra a proteção contra falhas em motores, detecção de sobrecarga e perda de fase, além de interrupção de correntes de curto-circuito. Otimizado para reduzir a profundidade e compatível com unidades de conexão de condutores (UT-MT), contribui para a diminuição do espaço em painéis de controle e distribuição. A proteção do contato de carga está em conformidade com as normas DIN e VDE.
Principais recursos
- Proteção de motor contra sobrecarga e curto-circuito
- Dispositivo unipolar para proteção completa do motor
- Unidade de disparo termomagnética ajustável
- Capacidade de interrupção de curto-circuito de 100kA (400Vac)
- Conexão por bornes de parafuso
- Design compacto que otimiza o espaço em painéis
- Compatibilidade com unidades de contato auxiliar e de alarme
- Indicador de ocorrência de curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Proteção de Motor (MPCB) |
| Série/Família do produto | Série WS-V |
| Nome da sub-gama | Disjuntores de Motor MMP-T |
| Funções | Disjuntor de Proteção de Motor (MPCB) / Partida Protetora de Motor Manual |
| Polos | 3 polos (3P) |
| Corrente nominal | 1.6A |
| Corrente de disparo nominal | 1.6 AT |
| Corrente de quadro | 32 AF |
| Tensão operacional nominal (Ue) | 200-690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Bornes de parafuso |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (200Vac; IEC60947) 100kA (240Vac; IEC60947) 100kA (400Vac; IEC60947) 100kA (415Vac; IEC60947) 100kA (440Vac; IEC60947) 100kA (460Vac; IEC60947) 100kA (500Vac; IEC60947) 100kA (600Vac; IEC60947) 100kA (690Vac; IEC60947) |
| Capacidade de interrupção em corrente de curto-circuito de serviço (Ics) | 100kA (200Vac) 100kA (240Vac) 100kA (400Vac) 100kA (415Vac) 100kA (440Vac) 100kA (460Vac) 100kA (500Vac) 100kA (600Vac) 100kA (690Vac) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço como percentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (ajustável) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo ajustável 1A…1.6A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Durabilidade elétrica (com carga) | 100000 operações |
| Durabilidade mecânica (sem carga) | 100000 operações |
| Categoria de utilização | AC-3 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MMPT3216A |
| Em conformidade com as normas | IEC 60947-2 IEC 60947-4-1 EN 60947-2 EN 60947-4-1 GB14048.2 JIS C8201-2-1 Ann.1 JIS 8201-4-1 |
| Benefícios | Protege falha do motor industrial com um único dispositivo. Detecta operação de sobrecarga e perda de fase. Possibilita corte de corrente de curto-circuito. Corpo compacto com capacidade de interrupção nominal de 100kA (200/240V). Melhora a segurança durante a manutenção com tampa de proteção de carga. Reduz o tamanho do quadro de controle e distribuição com estrutura interna otimizada. Montagem com unidade de contato auxiliar/alarme e unidade indicadora de curto-circuito em corpo de 45mm de largura. |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor Mitsubishi Electric MMP-T32 1.6A (SKU MMP-T32 1.6A) é equivalente ao modelo MMPT3216A.
Para mais informações sobre soluções de proteção e distribuição de energia, entre em contato conosco.
