Visão geral

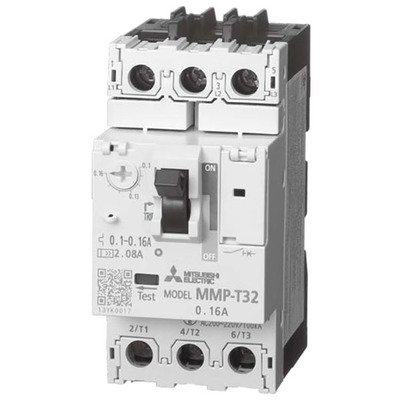

Disjuntor protetor de motor termomagnético (MPCB) / Chave protetora manual de motor da Mitsubishi, série WS-V, com proteção de motor MMP-T. Este dispositivo de 3 polos (3P) possui uma corrente nominal de 10A e capacidade de interrupção de curto-circuito (Icu) de 100kA a 400V conforme IEC60947.
Equipado com unidade de disparo termomagnética ajustável e conexão por borne de parafuso, o MMP-T32LF 10A oferece proteção robusta contra sobrecarga e curto-circuito para motores elétricos. Sua construção permite a detecção de falha por perda de fase, operação de sobrecarga e interrupção de corrente de curto-circuito com um único dispositivo.
O design compacto, com profundidade otimizada e a possibilidade de montagem em trilho DIN (com adaptador opcional), contribui para a redução do tamanho de painéis de controle e distribuição. Possui também a capacidade de ser montado com módulos de contato auxiliar, contato de alarme e indicador de curto-circuito em um corpo de 45mm de largura, aprimorando a segurança e a funcionalidade.
Principais recursos
- Proteção de motor contra sobrecarga e curto-circuito.
- Unidade de disparo termomagnética ajustável.
- Alta capacidade de interrupção de curto-circuito (100kA a 400V).
- Conexão por borne de parafuso.
- Montagem em superfície ou em trilho DIN (com adaptador opcional).
- Indicador de falha de fase.
- Compatível com módulos auxiliares e de alarme.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Protetor de Motor (MPCB) |
| Série / família de produtos | Série WS-V |
| Nome da subgama | Disjuntores de Motor MMP-T |
| Funções | Disjuntor Protetor de Motor Termomagnético (MPCB) / Chave Protetora Manual de Motor |
| Polos | 3 polos (3P) |
| Corrente nominal | 10A |
| Corrente de disparo | 10 AT |
| Corrente nominal de quadro | 32 AF |
| Tensão operacional nominal (Ue) | 200-690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Borne de parafuso |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (200Vca; IEC60947) 100kA (240Vca; IEC60947) 100kA (400Vca; IEC60947) 100kA (415Vca; IEC60947) 50kA (440Vca; IEC60947) 50kA (460Vca; IEC60947) 42kA (500Vca; IEC60947) 6kA (600Vca; IEC60947) 6kA (690Vca; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 100kA (200Vca) 100kA (240Vca) 100kA (400Vca) 100kA (415Vca) 38kA (440Vca) 38kA (460Vca) 32kA (500Vca) 5kA (600Vca) 5kA (690Vca) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vca) 100 % |
| Tipo de unidade de disparo | Termomagnética (ajustável) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo ajustável 7A…10A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Durabilidade elétrica (com carga) | 100.000 operações |
| Durabilidade mecânica (sem carga) | 100.000 operações |
| Categoria de utilização | AC-3 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MMPT32LF10A |
| Em conformidade com norma(s) | IEC 60947-2 IEC 60947-4-1 EN 60947-2 EN 60947-4-1 GB14048.2 JIS C8201-2-1 Ann.1 JIS 8201-4-1 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é um componente da série WS-V da Mitsubishi Electric, projetado para oferecer proteção confiável e eficiente para motores industriais, garantindo a continuidade operacional e a segurança.
