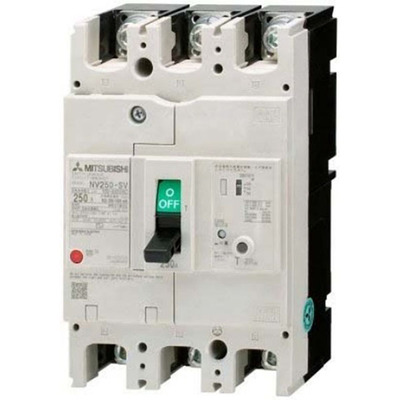

Disjuntor Motor Moldado Mitsubishi WS-V NV-S 3P 150A 36kA Disjuntor motor moldado Mitsubishi Electric WS-V NV-S, SKU NV250-SV3P150AY100, com proteção de corrente de fuga ajustável (100-500mA), 3 polos e capacidade de interrupção de 36kA.
Visão geral
O Disjuntor Motor Moldado (MCCB) da série WS-V da Mitsubishi Electric, linha NV-S, foi desenvolvido com tecnologia de interrupção aprimorada para atender às necessidades do mercado em equipamentos de distribuição e maquinário. Este disjuntor tripolar combina a função de chave circuito motor moldado com proteção integrada contra corrente de fuga (ELCB), oferecendo alta performance e confiabilidade. Projetado para ser compatível com os mais recentes padrões internacionais, o NV250-SV3P150AY100 é ideal para aplicações que exigem proteção robusta contra sobrecargas, curtos-circuitos e falhas de isolamento. Sua construção inclui chave auxiliar pré-instalada e bloco de terminais vertical para fios, além de ser um tipo de alta velocidade, garantindo resposta rápida em situações de falha.
Principais recursos
- Chave circuito motor moldado com proteção de corrente de fuga embutida
- Chave circuito de corrente de fuga (ELCB)
- Chave auxiliar pré-instalada e bloco de terminais vertical para fios
- Tipo de alta velocidade
- 3 polos (3P)
- Corrente nominal de 150A
- Sensibilidade ajustável de corrente residual (100mA / 200mA / 500mA)
- Capacidade de interrupção de curto-circuito (Icu) de 36kA a 400Vac
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Chave circuito motor moldado (MCCB) com proteção de corrente de fuga embutida / ELCB |
| Série do produto / nome da família | Série WS-V |
| Nome da subgama | NV-S (classe padrão) pronto para surtos harmônicos |
| Funções | Chave circuito motor moldado (MCCB) com proteção de corrente de fuga embutida / Chave circuito de corrente de fuga (ELCB) |
| Design | Chave auxiliar pré-instalada, bloco de terminais vertical para fios, tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 150A |
| Corrente de disparo nominal | 150 AT |
| Corrente de quadro nominal | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito limite (Icu) | 85kA (100Vca; IEC60947) 85kA (200Vca; IEC60947) 85kA (230Vca; IEC60947) 36kA (400Vca; IEC60947) 36kA (415Vca; IEC60947) 36kA (440Vca; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 85kA (100Vca) 85kA (200Vca) 85kA (230Vca) 36kA (400Vca) 36kA (415Vca) 36kA (440Vca) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vca) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra corrente de fuga |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 150A |
| Dimensões | A105mm x L165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250SV3P150AY100 |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
