Visão geral

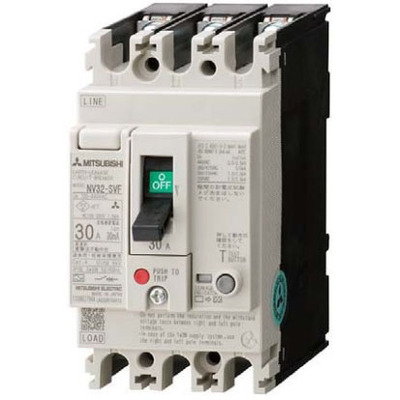

Este disjuntor motor (MCCB) da série NV-S da Mitsubishi Electric incorpora proteção contra fuga de terra (ELCB) de alta velocidade. Projetado para a classe padrão e preparado para sobretensões harmônicas, este dispositivo de 3 polos (3P) oferece uma corrente nominal de 10A e sensibilidade de corrente residual de 100mA. Possui capacidade de interrupção de curto-circuito (Icu) de 5kA a 400Vac, em conformidade com a norma IEC60947.
O disjuntor conta com unidade de disparo termomagnética fixa e conexão frontal para cabos ou barramentos. A proteção integrada contra sobrecarga, curto-circuito e fuga de terra o torna uma solução robusta para segurança elétrica em diversas aplicações industriais e comerciais.
Sua construção garante confiabilidade e desempenho, atendendo aos rigorosos padrões da indústria. O disjuntor NV32-SVF3P10A100CE é uma escolha segura para a proteção de circuitos elétricos contra falhas.
Principais recursos
- Disjuntor motor (MCCB) com proteção integrada contra fuga de terra (ELCB)
- Tipo de alta velocidade
- Série Japan série
- Sub-gama NV-S (classe padrão) preparado para sobretensão harmônica
- 3 polos (3P)
- Corrente nominal de 10A
- Sensibilidade de corrente residual de 100mA
- Capacidade de interrupção de curto-circuito (Icu) de 5kA (400Vac; IEC60947)
- Unidade de disparo termomagnética fixa
- Conexão frontal para cabos ou barramentos
- Proteção térmica (sobrecarga) e magnética (curto-circuito)
- Montagem em superfície (ou trilho DIN com adaptador opcional)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor motor (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série do produto / nome da família | Japan series |
| Nome da sub-gama | NV-S (classe padrão) preparado para sobretensão harmônica |
| Funções | Disjuntor motor (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga à Terra (ELCB) |
| Projeto | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 10A |
| Corrente de disparo | 10 AT |
| Corrente de quadro | 30 AF |
| Sensibilidade de corrente residual | 100mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal de cabos ou barramentos |
| Capacidade máxima de interrupção de curto-circuito (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 10A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P10A100CE |
| Tensão nominal (CA) – fase a fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Ann.1 Ann.2 Aprovação TUV Marca CE Reconhecido CCC |
| Grau de poluição | 2 |
Documentos
Este produto é um componente de automação e controle elétrico. Para informações sobre compatibilidade ou substituições, consulte a documentação técnica ou entre em contato conosco.
