Visão geral

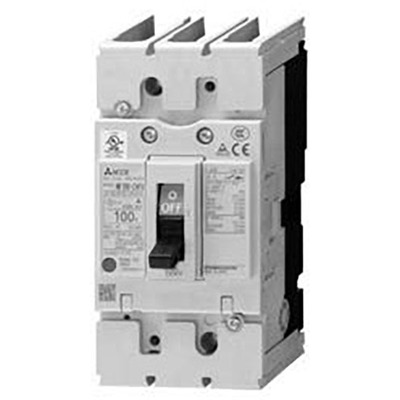

Disjuntor caixa moldada (MCCB) da Mitsubishi Electric com proteção integrada contra fuga de terra (ELCB), tipo de alta velocidade. Este modelo pertence à série NF-C, classificada como econômica, e atende à norma UL 489, estando pronto para surtos harmônicos.
Possui 3 polos (3P), corrente nominal de 80A e sensibilidade de corrente residual ajustável entre 100mA, 200mA e 500mA. A capacidade de interrupção de curto-circuito (Icu) é de 10kA a 400Vac conforme IEC60947, e a capacidade de corrente de curto-circuito é de 14kA a 240Vac conforme UL489.
O disjuntor conta com unidade de disparo termomagnética fixa e conexões por terminais frontais ou barramentos, oferecendo uma solução robusta para proteção elétrica.
Principais recursos
- Proteção contra fuga de terra integrada (ELCB)
- Alta velocidade de atuação
- 3 polos (3P)
- Corrente nominal de 80A
- Sensibilidade de corrente residual ajustável (100mA / 200mA / 500mA)
- Unidade de disparo termomagnética fixa
- Conexão por terminais frontais ou barramentos
- Conforme normas IEC60947 e UL489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série do produto / Nome da família | UL 489 Listed ELCBs (harmonic surge ready) |
| Nome do sub-range | NF-C (economy class) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente de disparo nominal | 80 AT |
| Corrente de quadro nominal | 100 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal (CA) | 120-240Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de curto-circuito | 14kA (120Vca; UL489) 14kA (240Vca; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 15kA (100Vca; IEC60947) 15kA (230Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (440Vca; IEC60947) |
| Capacidade de interrupção de serviço de curto-circuito (Ics) | 8kA (100Vca) 8kA (230Vca) 5kA (400Vca) 5kA (440Vca) |
| Capacidade de interrupção de serviço de curto-circuito como percentual de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 80A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P80A100 |
| Tensão Nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recepção e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para fornecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
Este disjuntor é um produto da Mitsubishi Electric.
Para mais informações, entre em contato conosco.
