Visão geral

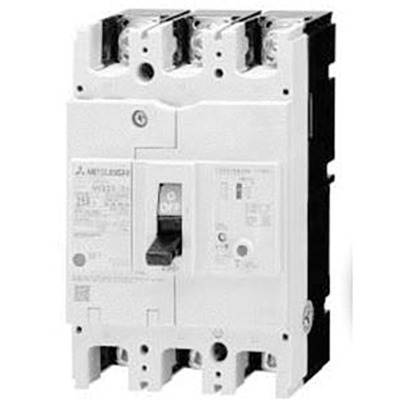

Este é um Disjuntor de Caixa Moldada (MCCB) com proteção integrada contra fuga de terra, também conhecido como Disjuntor de Fuga à Terra (ELCB). Pertence à série WS-V da Mitsubishi Electric, especificamente à linha NV-H de alta performance, projetada para ser compatível com surtos harmônicos. Este modelo de alta velocidade oferece proteção confiável em sistemas elétricos.
Com capacidade para 3 polos e corrente nominal de 225A, o disjuntor apresenta sensibilidade ajustável para corrente residual de 100mA, 200mA ou 500mA. Sua capacidade de interrupção em curto-circuito (Icu) é de 75kA a 400Vac, conforme a norma IEC60947, garantindo a segurança em situações de falha.
O disjuntor conta com uma unidade de disparo Termomagnética (fixa) e permite conexão através de terminais frontais ou barras. A série WS-V foi desenvolvida com uma nova tecnologia de interrupção para aprimorar o desempenho de ruptura e atender às necessidades do mercado de distribuição e maquinário.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB)
- Tipo de alta velocidade
- Série WS-V, linha NV-H (classe de alta performance) compatível com surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 225A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barras
- Capacidade de interrupção de curto-circuito (Icu) de 75kA (400Vac)
- Proteção contra sobrecarga (térmica) e curto-circuito (magnética)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-H (classe de alta performance) compatível com surtos harmônicos |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 225A |
| Classificação da corrente de disparo | 225 AT |
| Classificação da corrente de quadro | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão impulsiva nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção de fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 225A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P225A100 |
| Tensão nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é fabricado pela Mitsubishi Electric.
