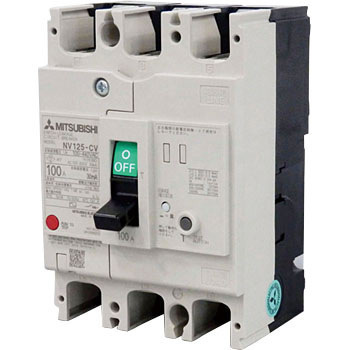

Disjuntor Motor Mitsubishi WS-V NV-C 3P 80A 30mA 10kA (400V) Disjuntor Motor (MCCB) Mitsubishi Electric NV125-CV3P80A30 com proteção integrada contra fuga de terra, 3 polos, 80A, 30mA de sensibilidade residual e capacidade de interrupção de 10kA a 400V.
Visão geral
Disjuntor de caixa moldada (MCCB) da Mitsubishi Electric com proteção integrada contra fuga de terra ou Disjuntor de Fuga à Terra (ELCB) de alta velocidade. Pertencente à série WS-V, linha NV-C (classe econômica), este modelo de 3 polos (3P) possui corrente nominal de 80A e sensibilidade residual de 30mA.
Com capacidade de interrupção de curto-circuito (Icu) de 10kA a 400V (conforme IEC60947), o equipamento conta com unidade de disparo Termomagnética com ajustes fixos. Projetado para conexão frontal em terminais ou barramentos, oferece alta performance e confiabilidade.
A linha WS-V foi desenvolvida com tecnologia de interrupção aprimorada, atendendo aos mais recentes padrões internacionais e exigências do mercado em distribuição de energia elétrica.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB
- Alta velocidade de atuação
- Série WS-V, linha NV-C (classe econômica)
- 3 polos (3P)
- Corrente nominal: 80A
- Sensibilidade residual: 30mA
- Capacidade de interrupção (Icu): 10kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barramentos
- Compatível com normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor de Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série / Nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-C (classe econômica) preparado para surtos harmônicos |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente de disparo nominal | 80 AT |
| Corrente de quadro nominal | 100 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 30kA (100Vac; IEC60947) 30kA (200Vac; IEC60947) 30kA (230Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (415Vac; IEC60947) 10kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 15kA (100Vac) 15kA (200Vac) 15kA (230Vac) 5kA (400Vac) 5kA (415Vac) 5kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 80A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV125CV3P80A30 |
| Tensão Nominal (AC) – Fase-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recebimento, distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é fabricado pela Mitsubishi Electric.
Para mais informações ou para solicitar um orçamento, entre em contato conosco.
