Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra integrada / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-C (classe econômica) pronto para harmonização de surtos |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra integrada / Disjuntor de Fuga de Terra (ELCB) |
| Projeto | Tipo com retardo de tempo |
| Polos | 3 polos (3P) |
| Corrente nominal | 150A |
| Corrente de disparo | 150 AT |
| Corrente de quadro | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão impulsiva nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 36kA (100Vac; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 27kA (100Vac) 27kA (200Vac) 27kA (230Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 150A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |

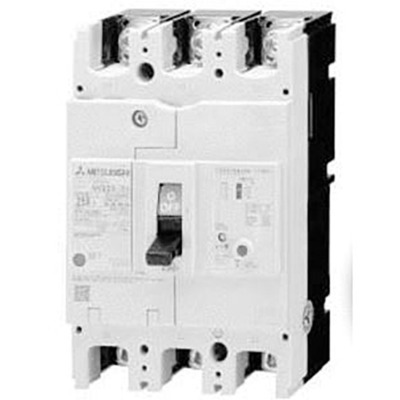

| Equivalente a | NV250CV3P150A100J |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
A série WS-V da Mitsubishi Electric é construída com uma nova tecnologia de interrupção, projetada para atender às necessidades individuais do mercado de distribuição de energia e maquinário, oferecendo desempenho ótimo de acordo com as exigências de vários países. Entre em contato conosco para mais informações.
