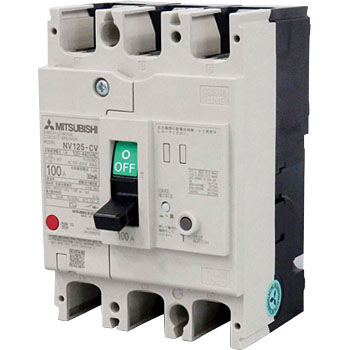

Disjuntor Motor Mitsubishi WS-V NV-C 3P 125A 100-500mA 25kA Disjuntor Motor (MCCB) Mitsubishi Electric WS-V NV-C NV250-CV3P125A100CE com proteção contra fuga de corrente, 3 polos, 125A, 100mA-500mA e 25kA de capacidade de interrupção.
Visão geral
Disjuntor caixa moldada (MCCB) com proteção contra fuga de terra integrada, também classificado como disjuntor de fuga de terra (ELCB). Este modelo de alta velocidade da série WS-V da Mitsubishi Electric, linha NV-C de classe econômica, está preparado para sobretensões harmônicas.
Possui 3 polos, corrente nominal de 125A e sensibilidade de corrente residual ajustável em 100mA, 200mA ou 500mA. A capacidade de interrupção de curto-circuito (Icu) é de 25kA em 400Vac, conforme a norma IEC60947.
O dispositivo conta com unidade de disparo Termomagnética com ajuste fixo e conexões frontais por terminais ou barras, oferecendo segurança e confiabilidade em aplicações de distribuição elétrica.
Principais recursos
- Disjuntor caixa moldada com proteção contra fuga de terra
- Alta velocidade de atuação
- Série WS-V, linha NV-C (classe econômica)
- Preparado para sobretensões harmônicas
- 3 polos
- Corrente nominal de 125A
- Sensibilidade de corrente residual ajustável (100mA / 200mA / 500mA)
- Capacidade de interrupção de curto-circuito (Icu) de 25kA em 400Vac
- Unidade de disparo Termomagnética fixa
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção contra fuga de terra integrada / Disjuntor de fuga de terra (ELCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-C (classe econômica) preparado para sobretensões harmônicas |
| Funções | Disjuntor caixa moldada (MCCB) com proteção contra fuga de terra integrada / Disjuntor de fuga de terra (ELCB) |
| Projeto | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 125A |
| Corrente nominal de disparo | 125 AT |
| Corrente nominal do quadro | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 36kA (100Vac; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 27kA (100Vac) 27kA (200Vac) 27kA (230Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 125A |
| Dimensões | A105mm x L165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250CV3P125A100CE |
| Tensão nominal (CA) – Fase a fase | 100-440 V |
| Conforme norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – Disjuntores Série WS – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
A série WS-V da Mitsubishi Electric, com sua nova tecnologia de interrupção, foi projetada para atender às necessidades individuais dos mercados de distribuição e maquinário. Esta série representa uma evolução com desempenho aprimorado e compatibilidade com os mais recentes padrões internacionais.
