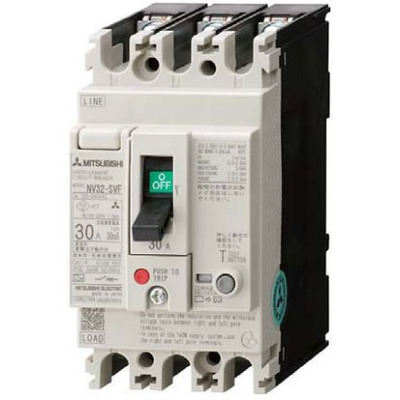

Disjuntor Motor Mitsubishi Electric NV32-SVF3P30A30-CE, 3 polos, 30A, 30mA, 5kA. Equipamento com proteção contra fuga de terra integrado e alta velocidade.
Visão geral
Este é um Disjuntor de Caixa Moldada (MCCB) com proteção integrada contra fuga de terra, também conhecido como Disjuntor de Fuga de Terra (ELCB), do tipo de alta velocidade. Pertencente à série NV-S da Mitsubishi Electric, classe padrão e pronto para surtos harmônicos, este disjuntor de 3 polos é projetado para aplicações que exigem alta confiabilidade.
Com corrente nominal de 30A e sensibilidade de corrente residual de 30mA, ele oferece proteção contra sobrecarga, curto-circuito e fuga de terra. Sua capacidade de interrupção de curto-circuito (Icu) é de 5kA a 400Vac, conforme a norma IEC60947. O acionamento é por unidade Termo-Magnética (fixa), com conexões frontais para cabos ou barramentos.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra
- Disjuntor de Fuga de Terra (ELCB)
- Tipo de alta velocidade
- Série NV-S (classe padrão) com pronta resposta a surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 30A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 5kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barramentos
- Proteção térmica (sobrecarga) e magnética (curto-circuito)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Série do produto / nome da família | Japan series |
| Nome do sub-range | NV-S (classe padrão) pronto para surtos harmônicos |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 30A |
| Corrente de disparo nominal | 30 AT |
| Corrente de quadro nominal | 30 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 30A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P30A30CE |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Ann.1 Ann.2 Aprovação TUV Marca CE Reconhecido CCC |
| Grau de poluição | 2 |
