Visão geral

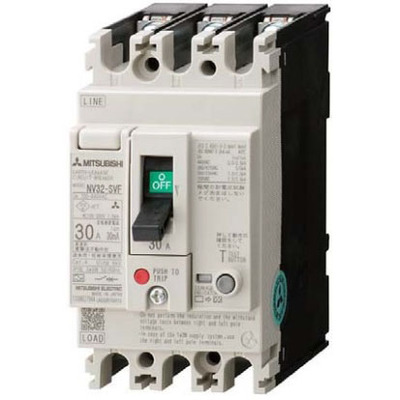

Este Disjuntor Motor (MCCB) com proteção integrada contra fuga de terra, também conhecido como Disjuntor de Fuga de Terra (ELCB), é um componente da série NV-S (classe padrão) da Mitsubishi Electric, preparado para sobretensão harmônica. Projetado para aplicações de alta velocidade, o dispositivo opera em 3 polos (3P), com corrente nominal de 15A e sensibilidade de corrente residual de 30mA.
Com capacidade de interrupção de curto-circuito (Icu) de 5kA em 400Vac conforme a norma IEC60947, este disjuntor utiliza uma unidade de disparo Termomagnética (fixa). A conexão é realizada através de terminais frontais ou barras, oferecendo versatilidade na instalação.
Principais recursos
- Disjuntor Motor (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB)
- Tipo de alta velocidade
- Série Japonesa NV-S (classe padrão)
- 3 polos (3P)
- Corrente nominal de 15A
- Sensibilidade de corrente residual de 30mA
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barras
- Preparado para sobretensão harmônica
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Motor (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série do produto / nome da família | Série Japonesa |
| Nome do sub-gama | NV-S (classe padrão) preparado para sobretensão harmônica |
| Funções | Disjuntor Motor (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 15A |
| Corrente de disparo nominal | 15 AT |
| Corrente de quadro | 30 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 15A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P15A30 |
| Tensão Nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Ann.1 Ann.2 Aprovação TUV Marca CE Reconhecido pelo CCC |
| Grau de poluição | 2 |
Documentos
Este produto é fabricado pela Mitsubishi Electric.
