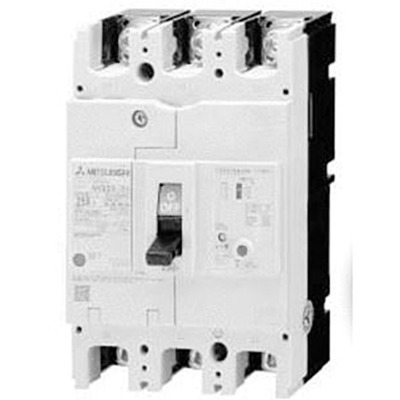

Disjuntor Motor Mitsubishi NV250CV3P250A100-J Série WS-V 250A
Visão geral
Este é um disjuntor caixa moldada (MCCB) com proteção de fuga à terra integrada, também classificado como disjuntor de fuga à terra (ELCB) do tipo com retardo de tempo. Pertencente à série WS-V da Mitsubishi Electric, linha NV-C (classe econômica) preparada para surtos harmônicos, este equipamento de 3 polos oferece corrente nominal de 250A e sensibilidade ajustável de corrente residual de 100mA, 200mA ou 500mA.
Com capacidade de interrupção de curto-circuito de 25kA a 400Vac, conforme a norma IEC60947, o disjuntor possui unidade de disparo termomagnética com características fixas. A conexão é feita por meio de terminais frontais ou barras, garantindo versatilidade na instalação.
A nova série “World Super V Series (WS-V Series)” foi projetada com uma nova tecnologia de interrupção para atender às necessidades individuais dos mercados de recebimento, distribuição e maquinários. Este disjuntor é o resultado de uma evolução revolucionária, equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção e compatível com os mais recentes padrões de diversos países.
Principais recursos
- Proteção contra sobrecarga (térmica)
- Proteção contra curto-circuito (magnética)
- Proteção contra fuga à terra
- Unidade de disparo termomagnética fixa
- Corrente nominal de 250A
- Sensibilidade ajustável de corrente residual (100mA / 200mA / 500mA)
- Capacidade de interrupção de curto-circuito (Icu) de 25kA a 400Vac
- Conexão por terminais frontais ou barras
- Compatibilidade com surtos harmônicos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção de fuga à terra integrada / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-C (classe econômica) preparada para surtos harmônicos |
| Funções | Disjuntor caixa moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de fuga à terra (ELCB) |
| Design | Tipo com retardo de tempo |
| Polos | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo nominal | 250 AT |
| Corrente de quadro nominal | 250 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 36kA (100Vca; IEC60947) 36kA (200Vca; IEC60947) 36kA (230Vca; IEC60947) 25kA (400Vca; IEC60947) 25kA (415Vca; IEC60947) 15kA (440Vca; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 27kA (100Vca) 27kA (200Vca) 27kA (230Vca) 19kA (400Vca) 19kA (415Vca) 12kA (440Vca) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vca) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 250A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250CV3P250A100J |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – Disjuntores Série WS – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
Este produto é equivalente ao modelo NV250CV3P250A100J.
